ACESSÓRIOS : BASES L PARA TORPEDOS
ACESSÓRIOS : BASES L PARA TORPEDOS
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

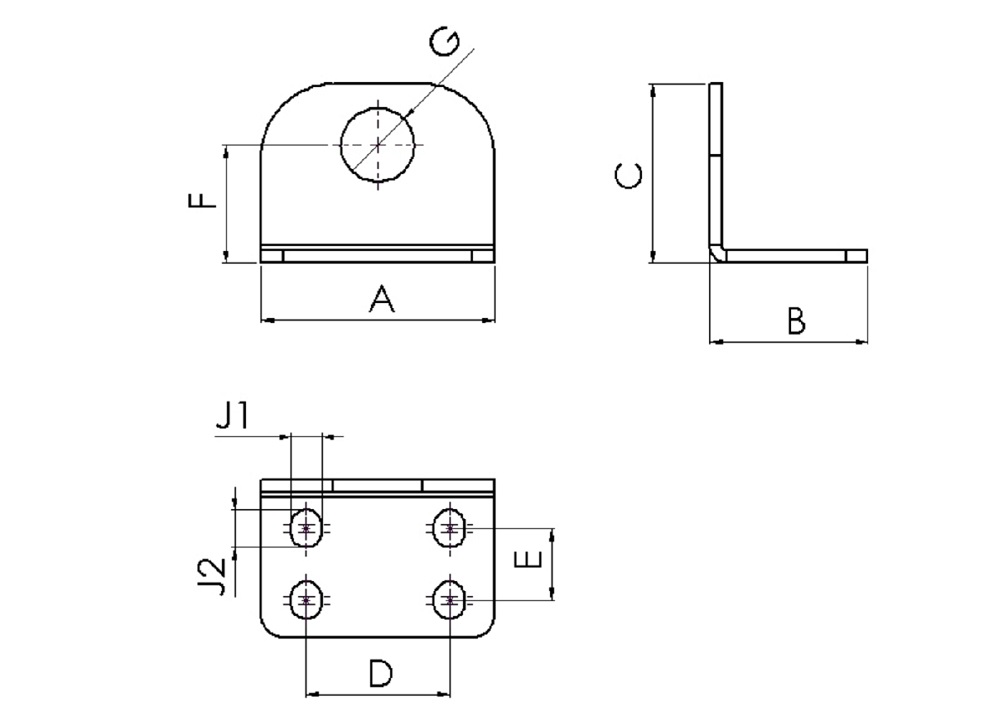

| REFERÊNCIA 3D | A | B | C | D | E | F | G | J1 | J2 | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|
| KF-005 BASE L | 60 | 40 | 40 | 40 | 16 | 24 | 16,5 | 6,5 | 8,5 | 0,075 |

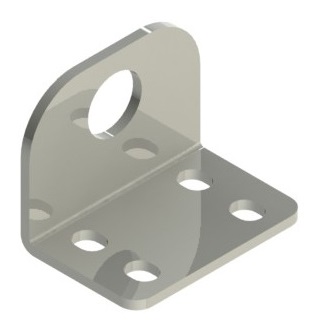

| KF-006/007/015 BASE L | 65 | 44 | 50 | 40 | 20 | 33 | 20,5 | 8,5 | 10,5 | 0,140 |

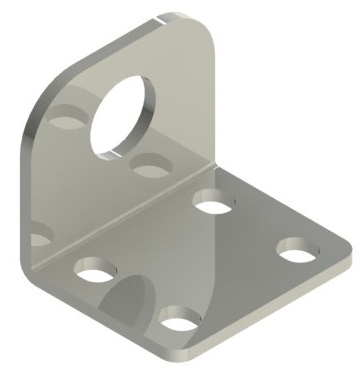

| KF-025/035 BASE L | 70 | 60 | 60 | 45 | 32 | 37 | 25 | 10,5 | 12,5 | 0,250 |
