Grampo vertical > KF-01/02/03/05/06/09 MP

KF-01/02/03/05/06/09 MP

KF-01/02/03/05/06/09 MP

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

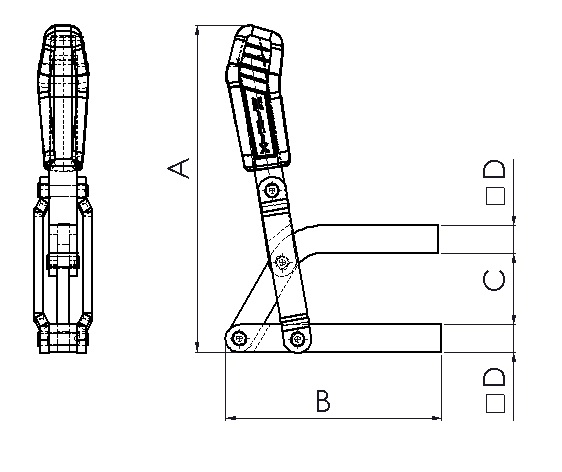

REFERÊNCIA
3D		FORÇA
Kgf		ABCDÂNGULO
ABERTURA		PESO
kg
KF-01 MP 160 125 70 15 12,7 120 0,320
KF-02 MP 300 171 92 20 14,3 120 0,580
KF-03 MP 450 191 101 30 15,8 120 1,350
KF-05 MP 500 227 150 50 19,1 120 2,040
KF-06 MP 500 247 161 60 19,1 120 2,135
KF-09 MP 1800 324 200 90 25,4 120 4,250
