Grampo vertical > KF-011/017/111 DS A
KF-011/017/111 DS A
KF-011/017/111 DS A
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

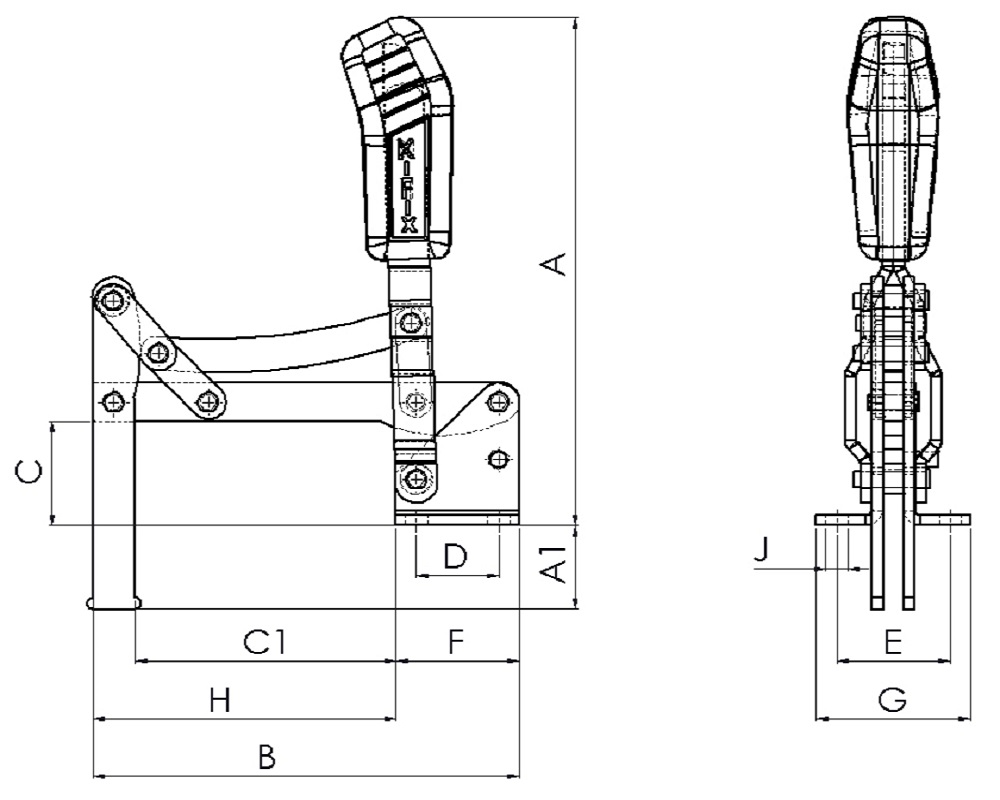

| REFERÊNCIA 3D | FORÇA Kgf | A | A1 | B | C | C1 | D | E | F | G | H | J | ÂNGULO ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-011 DS A | 240 | 211 | 35 | 166 | 41 | 101 | 32 | 44 | 48 | 60 | 118 | 8,5 | 90 | 1,150 |
| KF-017 DS A | 160 | 175 | 29 | 120 | 32 | 73 | 19 | 32 | 35 | 49 | 85 | 7,0 | 90 | 0,530 |
| KF-111 DS A | 560 | 258 | 43 | 200 | 50 | 125 | 32 | 45 | 55 | 67 | 145 | 8,5 | 90 | 2,050 |
