Grampo vertical > KFU-03/05/06/08
KFU-03/05/06/08
KFU-03/05/06/08
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

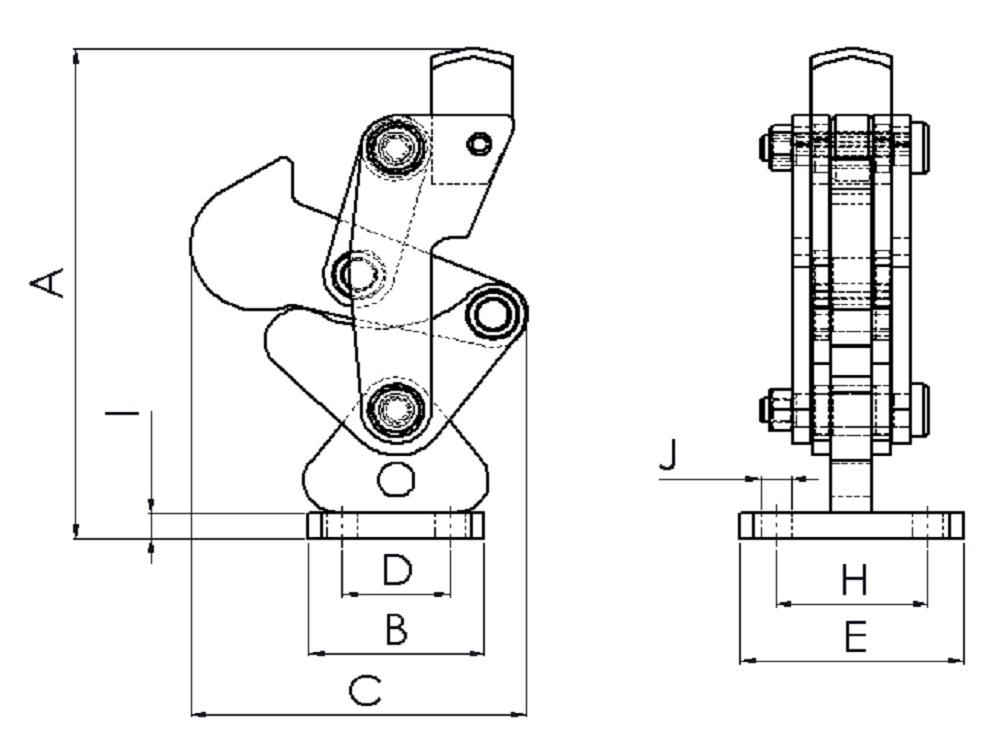

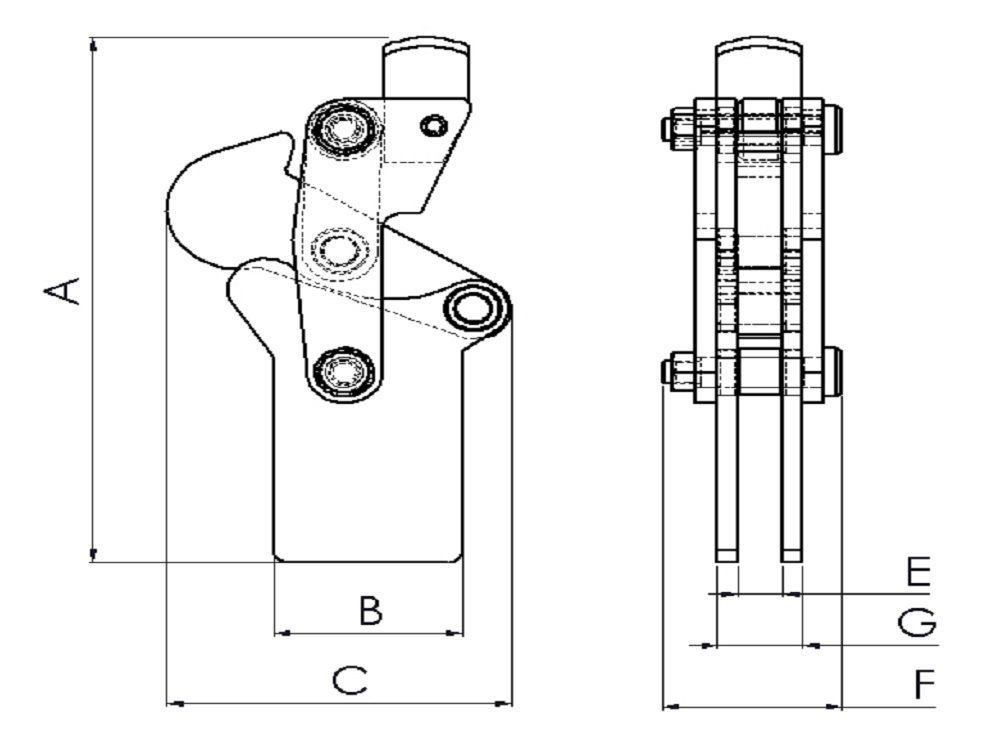

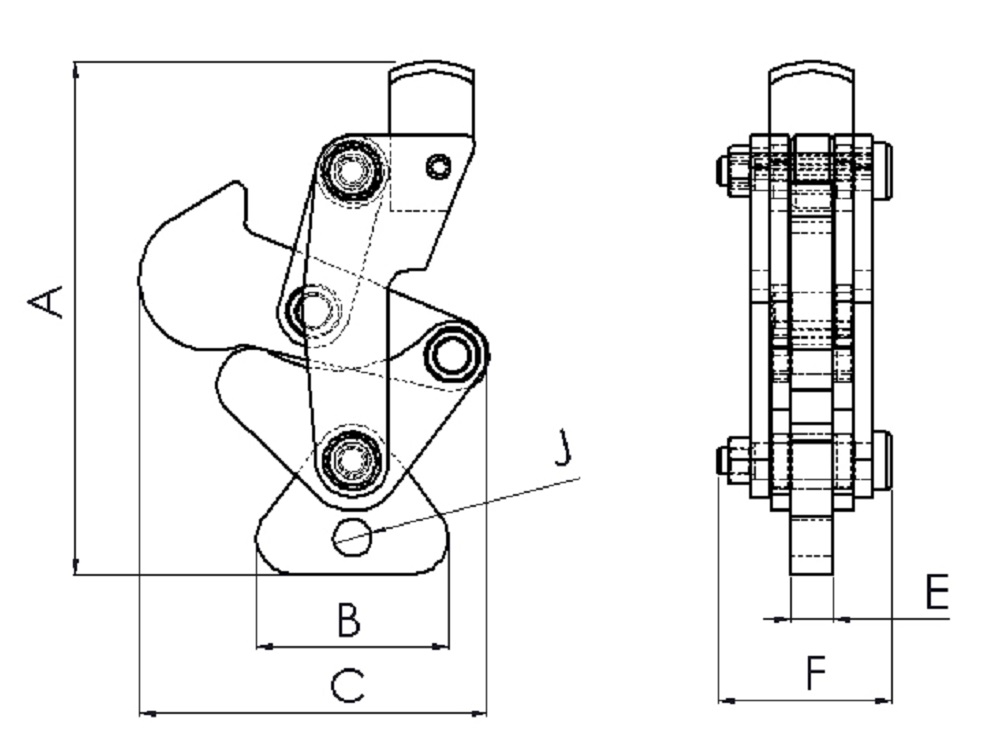

| REFERÊNCIA 3D | FORÇA Kgf | A | B | C | D | E | F | G | H | I | J | ÂNGULO ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KFU-03 A | 680 | 108 | 42 | 72 | - | 9,5 | 42 | - | - | - | 8,5 | 200 | 0,670 |

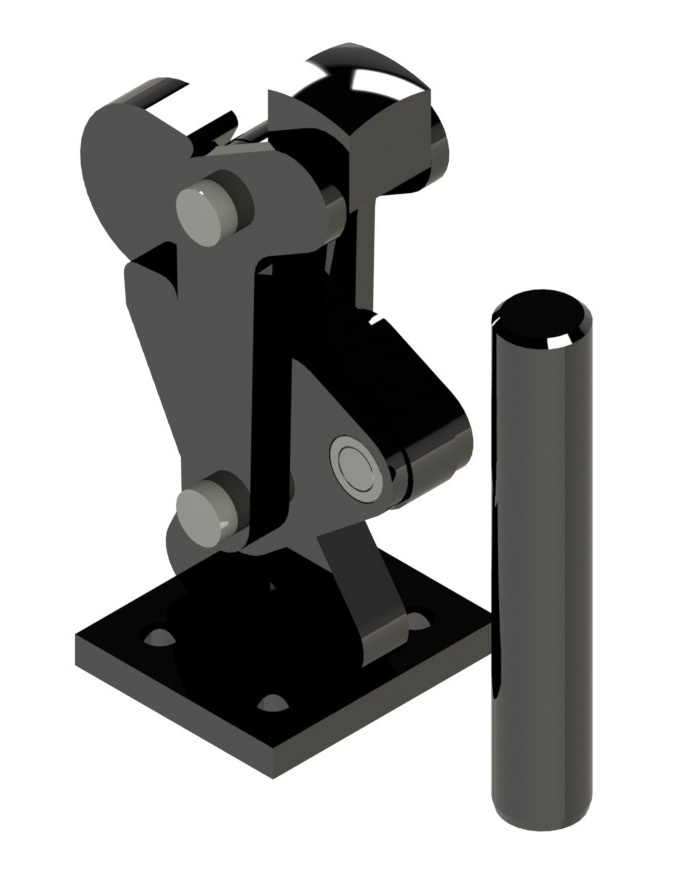

| KFU-03 D | 680 | 114 | 40 | 72 | 24,5 | 51 | 42 | - | 34,5 | 6,35 | 7,0 | 200 | 0,760 |

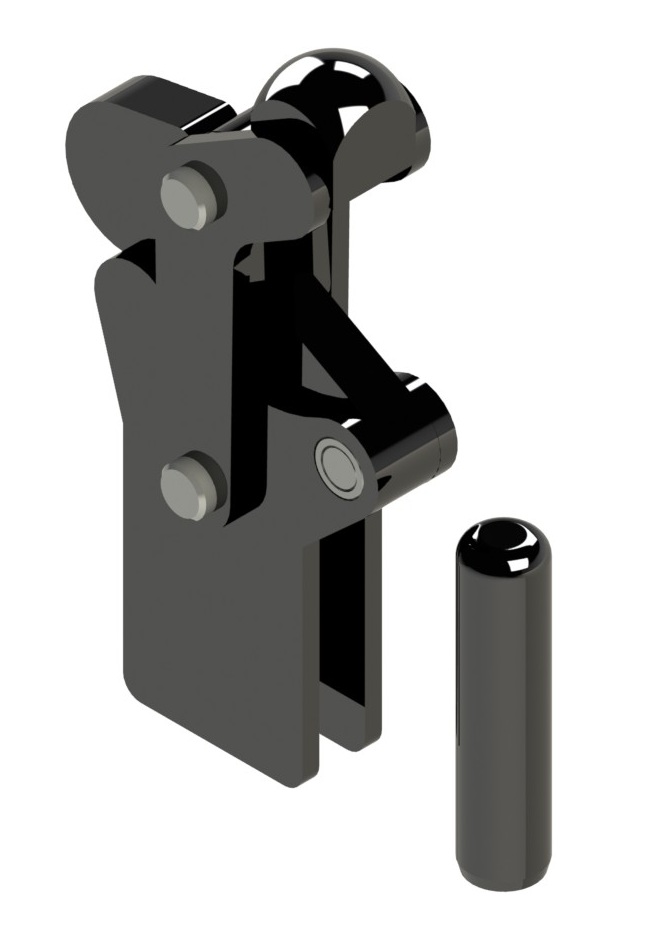

| KFU-03 R | 680 | 132 | 40 | 68 | - | 9,5 | 42 | 18 | - | - | - | 200 | 0,730 |
| KFU-05 A | 1000 | 145 | 60 | 98 | - | 12,7 | 47 | - | - | - | 10,5 | 200 | 1,170 |
| KFU-05 D | 1000 | 153 | 55 | 98 | 31,5 | 64 | 47 | - | 45 | 8 | 8,5 | 200 | 1,380 |
| KFU-05 R | 1000 | 170 | 50 | 92 | - | 12,7 | 47 | 22 | - | - | - | 200 | 1,240 |
| KFU-06 A | 2200 | 179 | 70 | 118 | - | 15,9 | 66 | - | - | - | 12,5 | 200 | 2,720 |
| KFU-06 D | 2200 | 189 | 70 | 118 | 40 | 80 | 66 | - | 50 | 9,5 | 10,5 | 200 | 3,110 |
| KFU-06 R | 2200 | 214 | 65 | 114 | - | 15,9 | 66 | 29 | - | - | - | 200 | 2,900 |
| KFU-08 A | 2200 | 244 | 84 | 177 | - | 19 | 72,5 | - | - | - | 13,0 | 200 | 6,440 |
| KFU-08 D | 2200 | 256,7 | 100 | 177 | 70 | 150 | 72,5 | - | 120 | 12,7 | 10,5 | 200 | 7,830 |
| KFU-08 R | 2200 | 270 | 80,6 | 177 | - | 19 | 72,5 | 35 | - | - | - | 200 | 6,270 |
