Press on type Cylindrical knobs |
GN 519.1 |

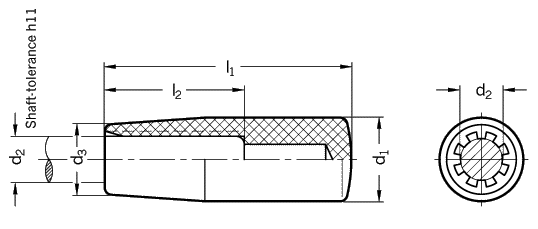

| d1 | d2 | d3 | l1 | l2 | |
| Bore (B) | min. | ||||
| 18 | B 8 | 15 | 40 | 28 | |
| 21 | B 10 | 17 | 50 | 35 | |
| 23 | B 10 | 19 | 65 | 45 | |
| 26 | B 12 | 21 | 80 | 50 | |
| 28 | B 16 | 22 | 90 | 60 |
| Specification | Information | How to order |
| Plastic Technopolymer
black matt finish |
Bei Verwendung von Zylinderknöpfen GN 519.1 erübrigt sich das Gewinde am Schaft. Zur Montage werden diese Zylinderknöpfe durch leichte Schläge mit einem Schonhammer aufgetrieben; das Schaftende soll leicht gerundet oder gefast (30°) sein. Zur Erhöhung der Elastizität besteht die Aufnahmebohrung aus einzelnen Rippen. Die Knöpfe sitzen absolut vibrationsfest. |
Cylindrical knob GN 519.1-26-B12
Code No. 519.1 |
|
|
|
