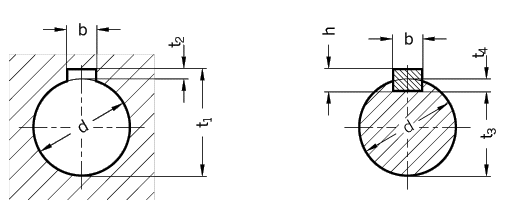

Keyway and key details |
Extract from DIN 6885/1 |
| d | b P9 | b P9 | h | t1 = d + t2 | t2 | t3 = d - t4 | t4 |
| Hub-keyway | Shaft-keyway | ||||||
| 7 | 2 | 2 | 2 | 8 | 1 + 0,1 | 5,8 | 1,2 + 0,1 |
| 8 | 2 | 2 | 2 | 9 | 1 | 6,8 | 1,2 |
| 9 | 3 | 3 | 3 | 10,4 | 1,4 | 7,2 | 1,8 |
| 10 | 3 | 3 | 3 | 11,4 | 1,4 | 8,2 | 1,8 |
| 11 | 4 | 4 | 4 | 12,8 | 1,8 | 8,5 | 2,5 |
| 12 | 4 | 4 | 4 | 13,8 | 1,8 | 9,5 | 2,5 |
| 13 | 5 | 5 | 5 | 15,3 | 2,3 | 10 | 3 |
| 14 | 5 | 5 | 5 | 16,3 | 2,3 | 11 | 3 |
| 15 | 5 | 5 | 5 | 17,3 | 2,3 | 12 | 3 |
| 16 | 5 | 5 | 5 | 18,3 | 2,3 | 13 | 3 |
| 17 | 5 | 5 | 5 | 19,3 | 2,3 | 14 | 3 |
| 18 | 6 | 6 | 6 | 20,8 | 2,8 | 14,5 | 3,5 |
| 20 | 6 | 6 | 6 | 22,8 | 2,8 | 16,5 | 3,5 |
| 22 | 6 | 6 | 6 | 24,8 | 2,8 | 18,5 | 3,5 |
| 24 | 8 | 8 | 7 | 27,3 | 3,3 + 0,2 | 20 | 4 + 0,2 |
| 25 | 8 | 8 | 7 | 28,3 | 3,3 | 21 | 4 |
| 26 | 8 | 8 | 7 | 29,3 | 3,3 | 22 | 4 |
| 28 | 8 | 8 | 7 | 31,3 | 3,3 | 24 | 4 |
| 30 | 8 | 8 | 7 | 33,3 | 3,3 | 26 | 4 |
| 32 | 10 | 10 | 8 | 35,3 | 3,3 | 27 | 5 |
| 34 | 10 | 10 | 8 | 37,3 | 3,3 | 29 | 5 |
| 35 | 10 | 10 | 8 | 38,3 | 3,3 | 30 | 5 |
| 36 | 10 | 10 | 8 | 39,3 | 3,3 | 31 | 5 |
| 38 | 10 | 10 | 8 | 41,3 | 3,3 | 33 | 5 |
| 40 | 12 | 12 | 8 | 43,3 | 3,3 | 35 | 5 |
| 42 | 12 | 12 | 8 | 45,3 | 3,3 | 37 | 5 |
| 44 | 12 | 12 | 8 | 47,3 | 3,3 | 39 | 5 |
|
|
|
