internal and external Details for squares |
Extract from DIN 79 |

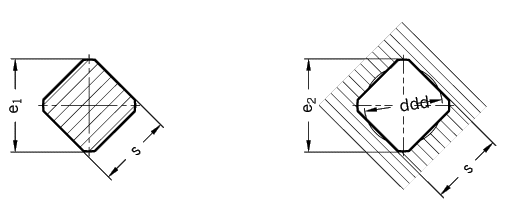

| Type A Shaft square | Type I bore square |
| s | d | e1 | e1 | e2 |
| H11/h11 | max. | max. | min. | min. |
| 4 | 4,2 | 5 | 4,8 | 5,3 |
| 5 | 5,3 | 6,5 | 6 | 6,6 |
| 5,5 | 5,8 | 7 | 6,6 | 7,2 |
| 6 | 6,3 | 8 | 7,2 | 8,1 |
| 7 | 7,3 | 9 | 8,4 | 9,1 |
| 8 | 8,4 | 10 | 9,6 | 10,1 |
| 9 | 9,5 | 12 | 10,8 | 12,1 |
| 10 | 10,5 | 13 | 12 | 13,1 |
| 11 | 11,6 | 14 | 13,2 | 14,1 |
| 12 | 12,6 | 16 | 14,4 | 16,1 |
| 13 | 13,7 | 17 | 15,6 | 17,1 |
| 14 | 14,7 | 18 | 16,8 | 18,1 |
| 16 | 16,8 | 21 | 19,2 | 21,2 |
| 17 | 17,9 | 22 | 20,4 | 22,2 |
| 19 | 20 | 25 | 22,8 | 25,2 |
| 22 | 23,1 | 28 | 26,4 | 28,2 |
| 24 | 25,3 | 32 | 28,8 | 32,2 |
| 27 | 28,4 | 36 | 32,4 | 36,2 |
| 30 | 31,7 | 40 | 36 | 40,2 |
| 32 | 33,7 | 42 | 38,4 | 42,2 |
| 36 | 38 | 48 | 43,3 | 48,2 |
| 41 | 43,2 | 54 | 49,3 | 54,2 |
| 46 | 48,5 | 60 | 55,2 | 60,2 |
| 50 | 52,7 | 65 | 60 | 65,2 |
| 55 | 57,9 | 72 | 66 | 72,2 |
Internal squares may be relieved in the middle section of the square.
Dimension 'd max' is recommended bore size and, if positioned concentric, will guarantee the correct relief.
|
|
|
