Grampo horizontal > KF-511/512/521/522/531/532/534/541 NOVO KF522-RE

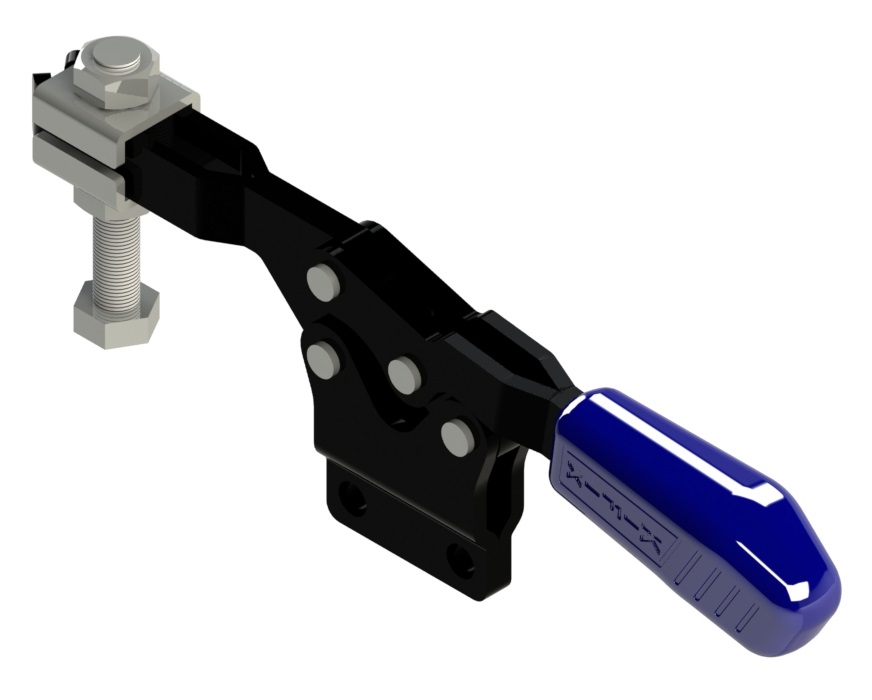

KF-522 RE

KF-522-RE

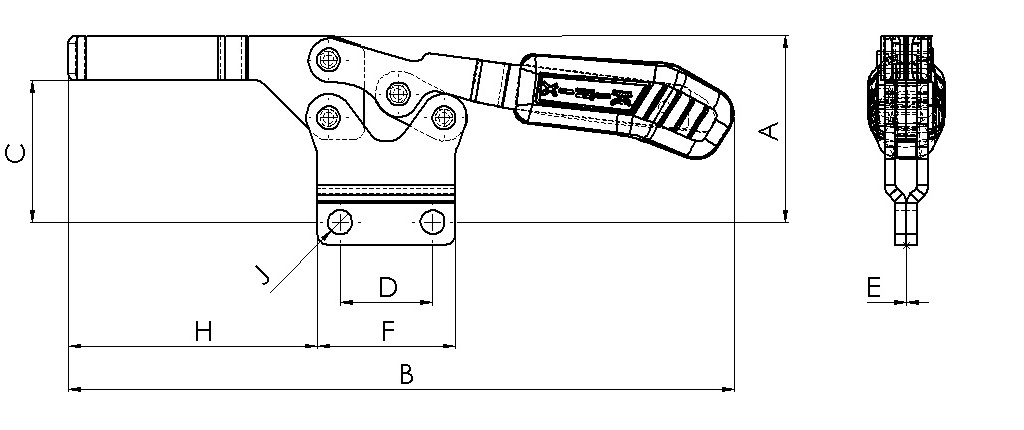

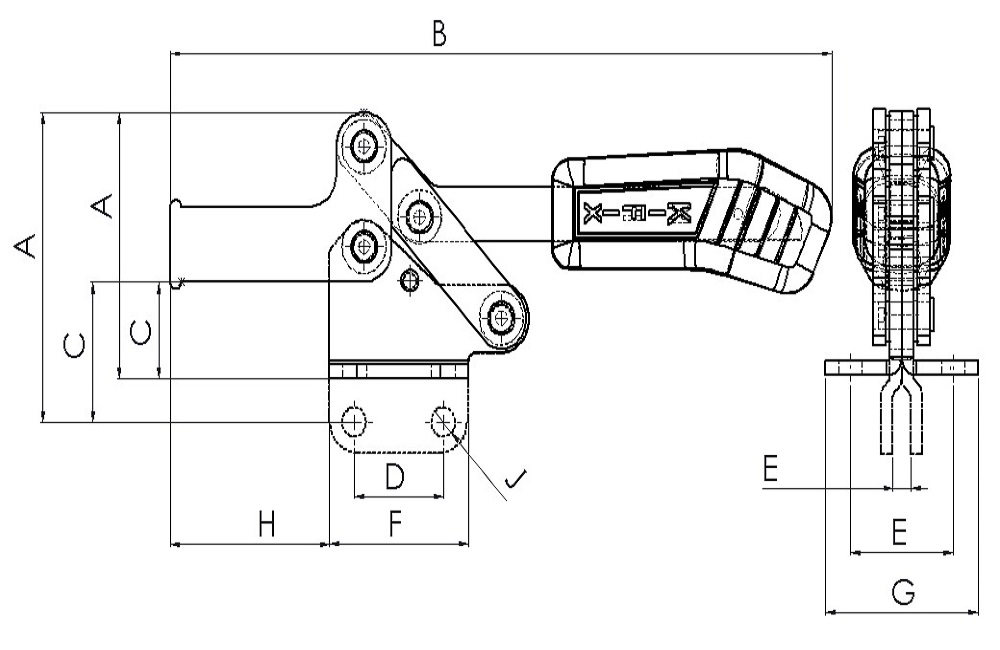

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

REFERÊNCIA
3D		FORÇA
Kgf		ABCDEFGHJαPESO
kg
KF-511 D 90 39 172 26 24 26 36 37 59 5,5 70 0,240
KF-511 R 90 47 172 34 24 6,5 36 - 59 5,5 70 0,240
KF-512 D 90 39 146 26 25,4 22,4 37 35 57 5,3 90 0,150

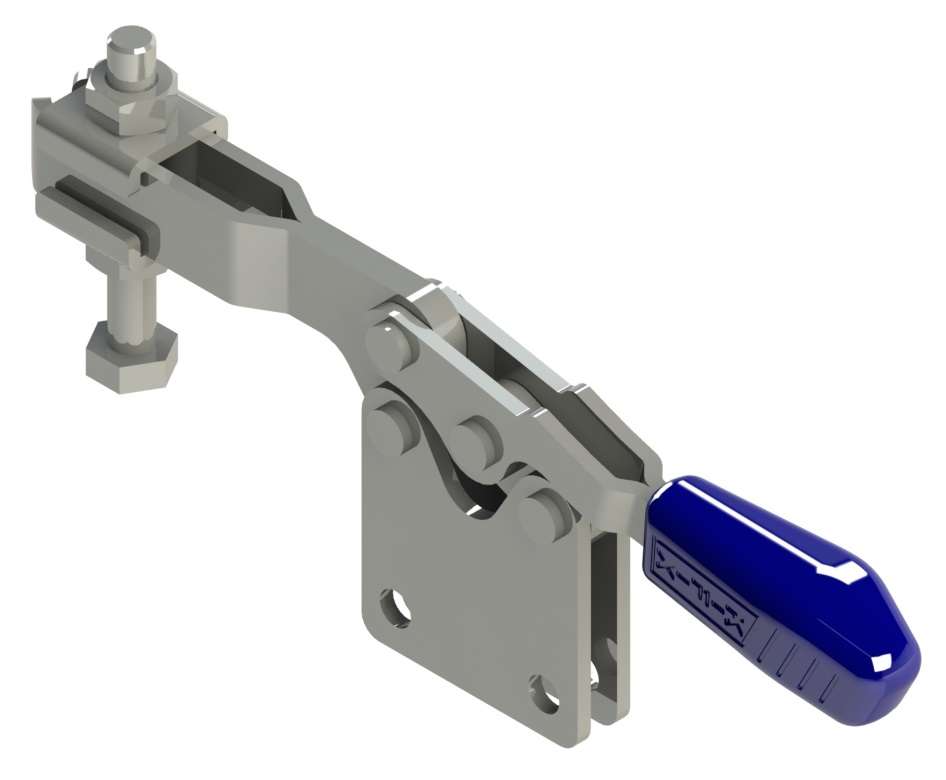

KF-512 R 90 45 146 32 25,4 4,5 37 - 57 5,3 90 0,150
KF-521 D 130 49 208 36 25,4 24 45 42 68 7,0 70 0,440

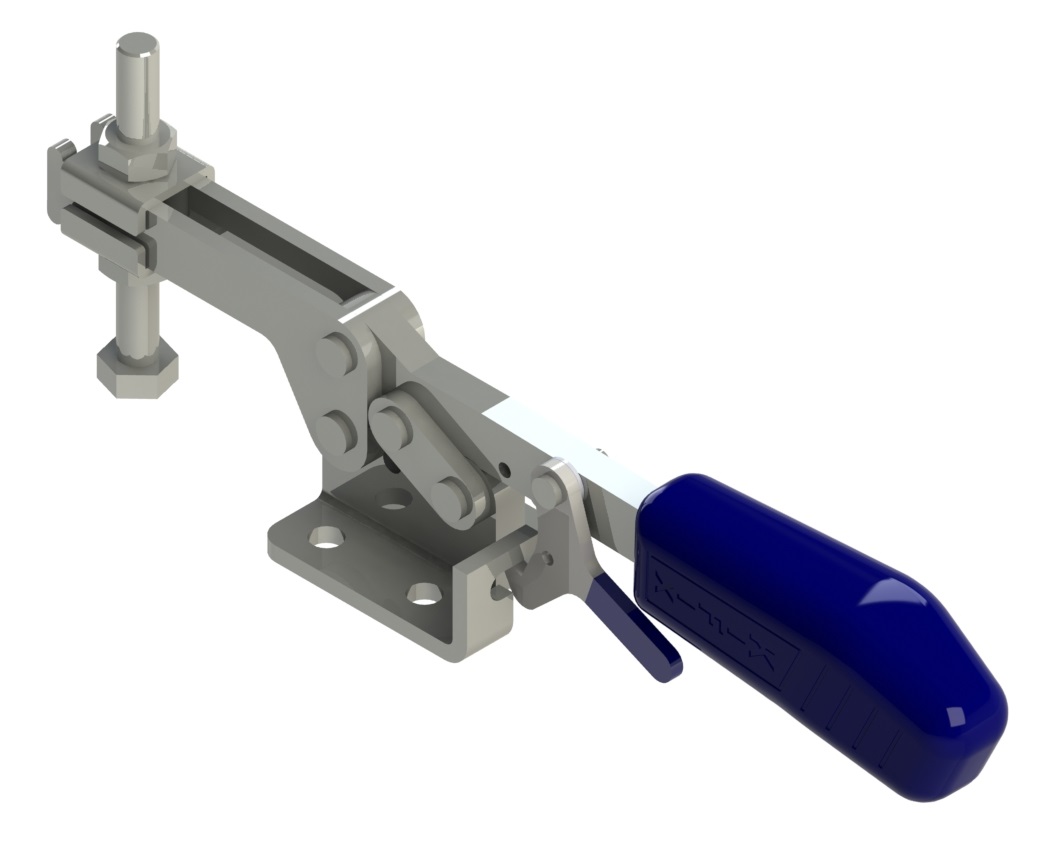

KF-521 D TR 130 49 235 36 25,4 24 45 42 68 7,0 70 0,480
KF-521 DL 100 49 243 36 25,4 24 45 42 103 7,0 70 0,470
KF-521 R 130 55 208 42 25,4 6,5 45 - 68 7,0 70 0,440
KF-521 RL 100 55 243 42 25,4 6,5 45 - 103 7,0 70 0,470
KF-522 D 230 48 184 35 25,4 22,4 38 35 69 6,7 90 0,295
KF-522 R 230 52 184 39 25,4 6 38 - 69 6,7 90 0,295
KF-522 RE 230 52 184 39 25,4 0 38 - 69 6,7 90 0,295
KF-531 D 400 78 239 28 32 37 50 55 57 8,5 80 0,870
KF-531 DI 400 78 239 56 32 37 50 55 57 8,5 80 0,870
KF-531 R 400 91 239 41 32 6,5 50 - 57 8,5 80 0,870
KF-531 RI 400 91 239 69 32 6,5 50 - 57 8,5 80 0,870
KF-531 DL 300 78 281 28 32 37 50 55 100 8,5 80 0,940
KF-531 DIL 300 78 281 56 32 37 50 55 100 8,5 80 0,940
KF-531 RL 300 91 281 41 32 6,5 50 - 100 8,5 80 0,940
KF-531 RIL 300 91 281 69 32 6,5 50 - 100 8,5 80 0,940

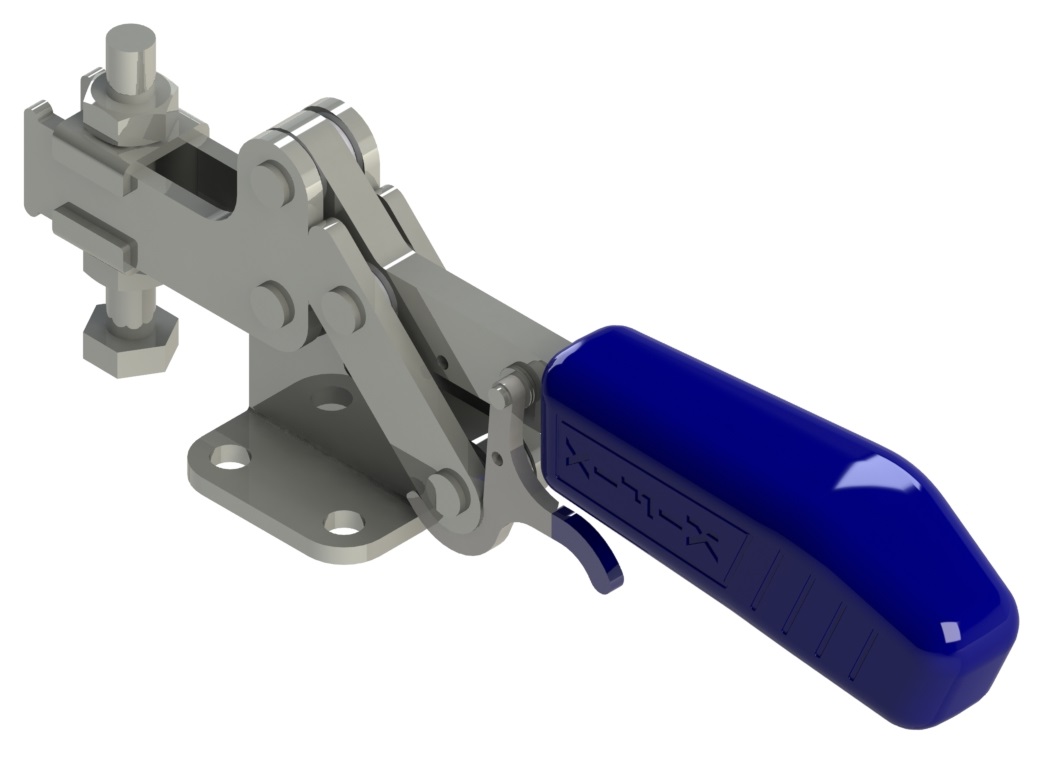

KF-531 D TR 400 78 245 28 32 37 50 55 57 8,5 80 0,920
KF-531 DI TR 400 78 245 56 32 37 50 55 57 8,5 80 0,920
KF-531 DL TR 300 78 287 28 32 37 50 55 100 8,5 80 0,980
KF-531 DIL TR 300 78 287 56 32 37 50 55 100 8,5 80 0,980
KF-532 D 340 65 294 45 41 42 57 58 105 8,5 90 0,860

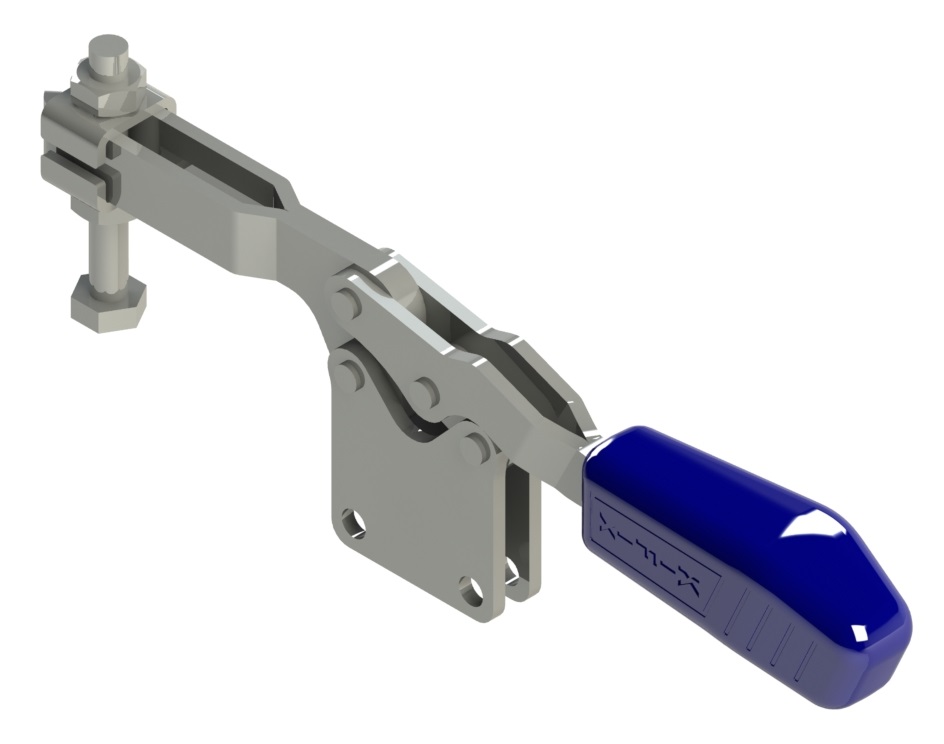

KF-532 R 340 76 294 56 41 8,5 57 - 105 8,5 90 0,860
KF-532 D TR 340 65 294 45 41 42 57 58 105 8,5 90 0,920
KF-534 D 450 107,7 335 57,2 41,3 41,3 66,7 66,7 123,7 8,5 100 1,450

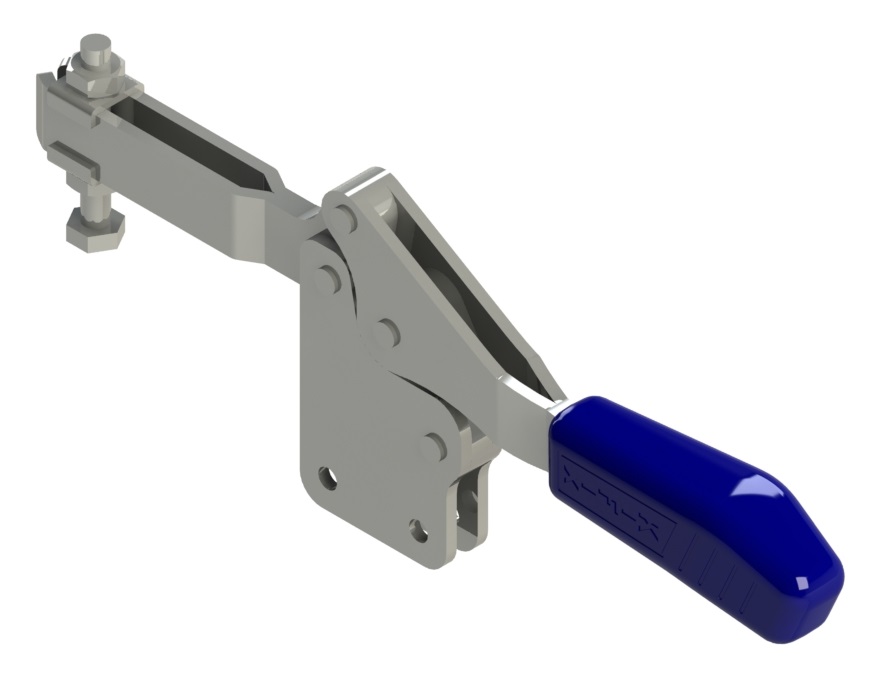

KF-534 R 450 116 335 65,4 41,3 9,5 66,7 - 123,7 8,5 100 1,450
KF-541 D 400 78 261 28 32 37 50 55 57 8,5 80 0,920
KF-541 DI 400 78 261 56 32 37 50 55 57 8,5 80 0,920
KF-541 R 400 91 261 41 32 6,5 50 - 57 8,5 80 0,920
KF-541 RI 400 91 261 69 32 6,5 50 - 57 8,5 80 0,920
KF-541 DL 300 78 304 28 32 37 50 55 100 8,5 80 0,960

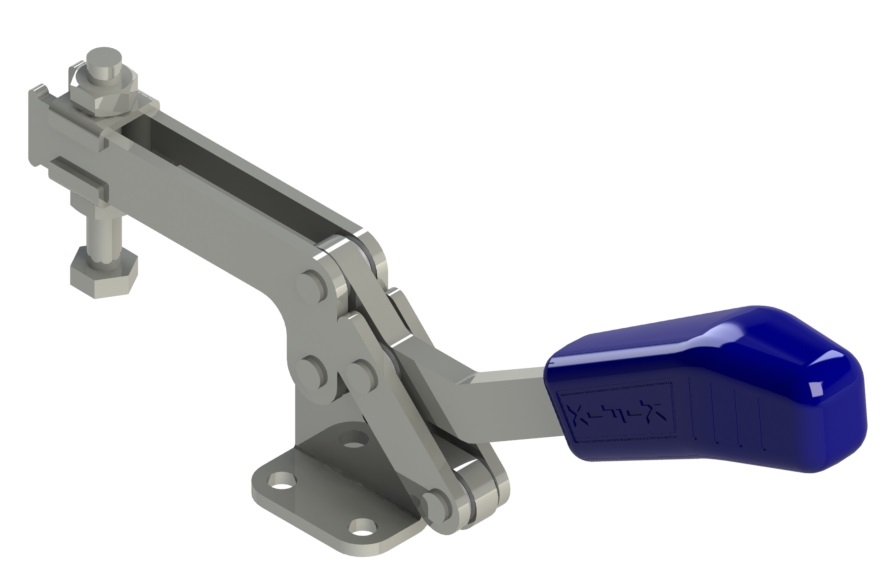

KF-541 DIL 300 78 304 56 32 37 50 55 100 8,5 80 0,960
KF-541 RL 300 91 304 41 32 6,5 50 - 100 8,5 80 0,960
KF-541 RIL 300 91 304 69 32 6,5 50 - 100 8,5 80 0,960
