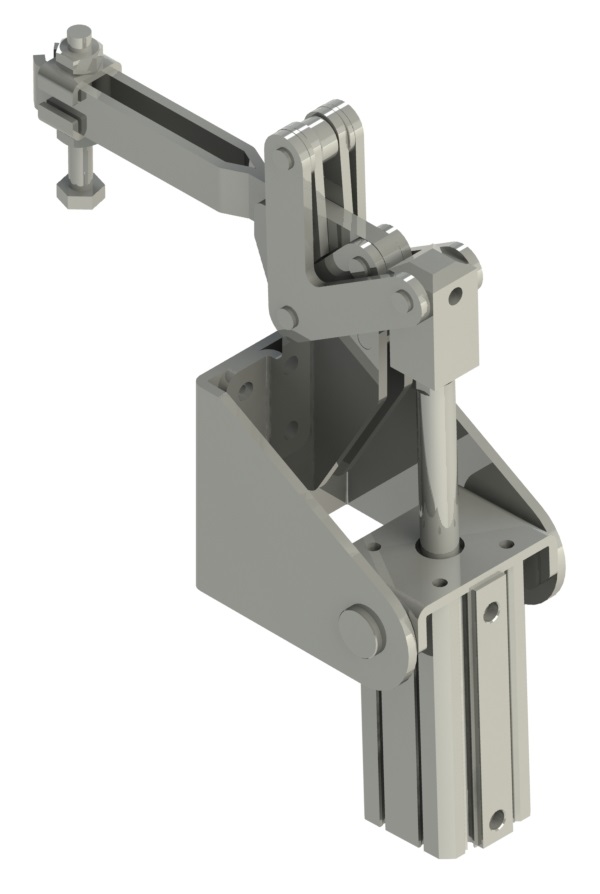

Grampo pneumático > KF-019/311/411_P
KF-019/311/411_P
KF-019/311/411_P
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

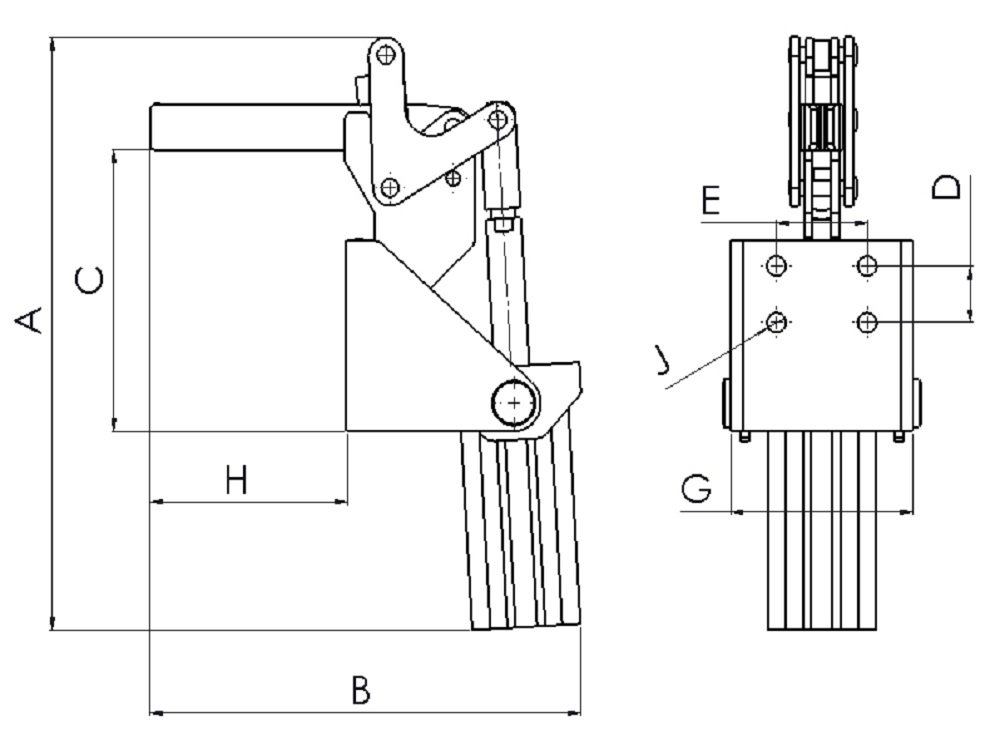

| REFERÊNCIA 3D | FORÇA Kgf | A | B | C | D | E | G | H | J | ROSCA CIL | ÂNGULO ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-019 DB P | 250 | 210 | 159 | 97 | 20 | 33,5 | 67 | 73 | 7,0 | M5 | 100 | 1,600 |
| KF-019 DS P | 280 | 210 | 159 | 97 | 20 | 33,5 | 67 | 73 | 7,0 | M5 | 100 | 1,600 |
| KF-311 DB P | 250 | 282 | 216 | 130 | 32 | 44 | 75 | 102 | 8,5 | 1/8" NPT | 100 | 2,830 |
| KF-311 DS P | 300 | 282 | 216 | 130 | 32 | 44 | 75 | 102 | 8,5 | 1/8" NPT | 100 | 2,800 |
| KF-411 DB P | 650 | 305 | 260 | 156 | 32 | 45 | 90 | 128 | 8,5 | 1/8" NPT | 100 | 4,800 |
| KF-411 DS P | 700 | 305 | 260 | 156 | 32 | 45 | 90 | 128 | 8,5 | 1/8" NPT | 100 | 4,800 |
