Grampo Tensor > KF-033/353/453/553
KF-033/353/453/553
KF-033/353/453/553
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.
| REFERÊNCIA 3D | FORÇA Kgf | A | B | C | D | E | E1 | F | G | J | N | Q | R | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-033 D | 90 | 26 | 163 | 12 | 16 | 25,4 | 31 | 25,4 | 34 | 5,5 | 5 | 46 | 8,0 | 0,160 |
| KF-033 DL | 65 | 30 | 240 | 12 | 16 | 25,4 | 31 | 25,4 | 34 | 5,5 | 5 | 46 | 8,0 | 0,180 |

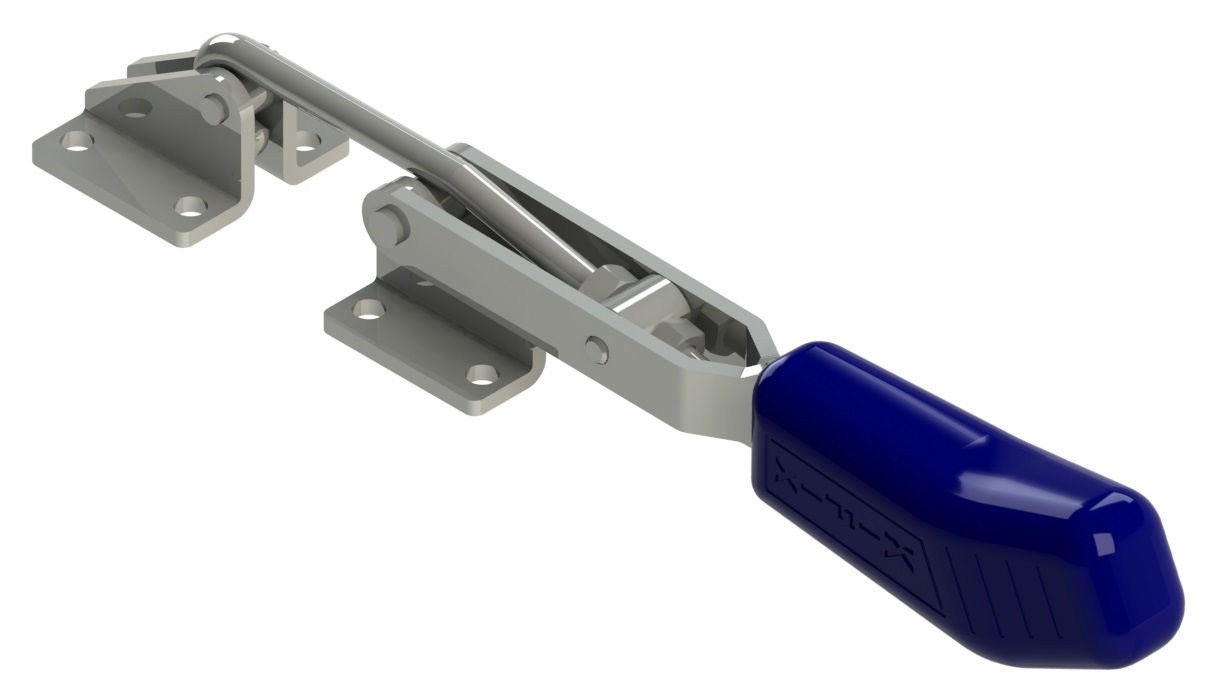

| KF-353 D | 120 | 35 | 215 | 18 | 25,4 | 25 | 25 | 35 | 38 | 5,5 | 6 | 40 | 8,0 | 0,300 |
| KF-353 R | 120 | 39 | 215 | 23 | 25,4 | 6,4 | - | 35 | - | 5,5 | 6 | 40 | 8,0 | 0,300 |
| KF-353 DTR | 120 | 35 | 215 | 18 | 25,4 | 25 | 25 | 35 | 38 | 5,5 | 6 | 40 | 8,0 | 0,310 |
| KF-453 D | 340 | 40 | 248 | 25 | 25,4 | 36 | 36 | 45 | 51 | 7,0 | 8 | 44 | 10,0 | 0,550 |

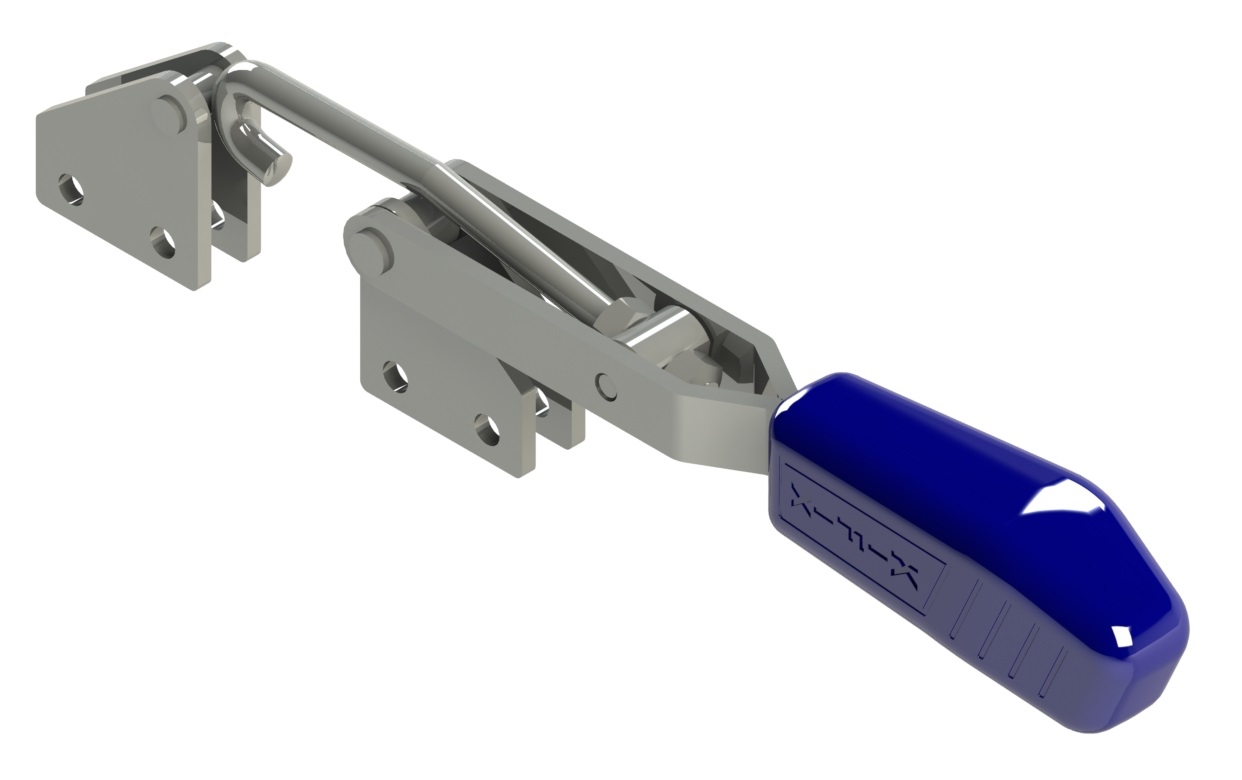

| KF-453 R | 340 | 48 | 248 | 32 | 25,4 | 10 | - | 45 | - | 7,0 | 8 | 44 | 10,0 | 0,550 |
| KF-453 DTR | 340 | 40 | 248 | 25 | 25,4 | 36 | 36 | 45 | 51 | 7,0 | 8 | 44 | 10,0 | 0,570 |
| KF-553 D | 900 | 72 | 367 | 51 | 28,5 | 60,5 | 60,5 | 54 | 85,5 | 10,6 | 12 | 90 | 10,0 | 1,550 |
| KF-553 R | 900 | 88 | 367 | 67 | 28,5 | 13,5 | - | 54 | - | 10,6 | 12 | 90 | 10,0 | 1,550 |

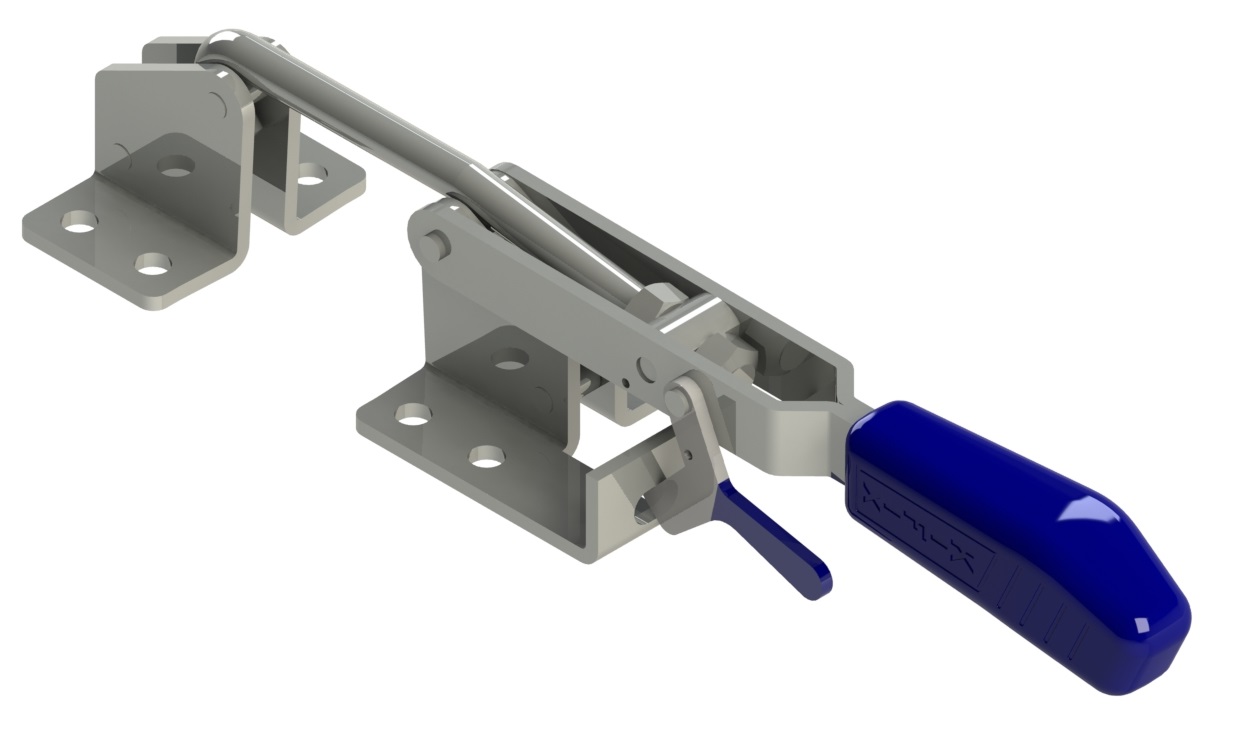

| KF-553 DTR | 900 | 72 | 367 | 51 | 28,5 | 60,5 | 60,5 | 54 | 85,5 | 10,6 | 12 | 90 | 10,0 | 1,650 |
