Grampo Tensor > KF-063/163/263
Material: Zincado ou INOX
KF-063/163/263
KF-063/163/263
Material: Zincado ou INOX
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

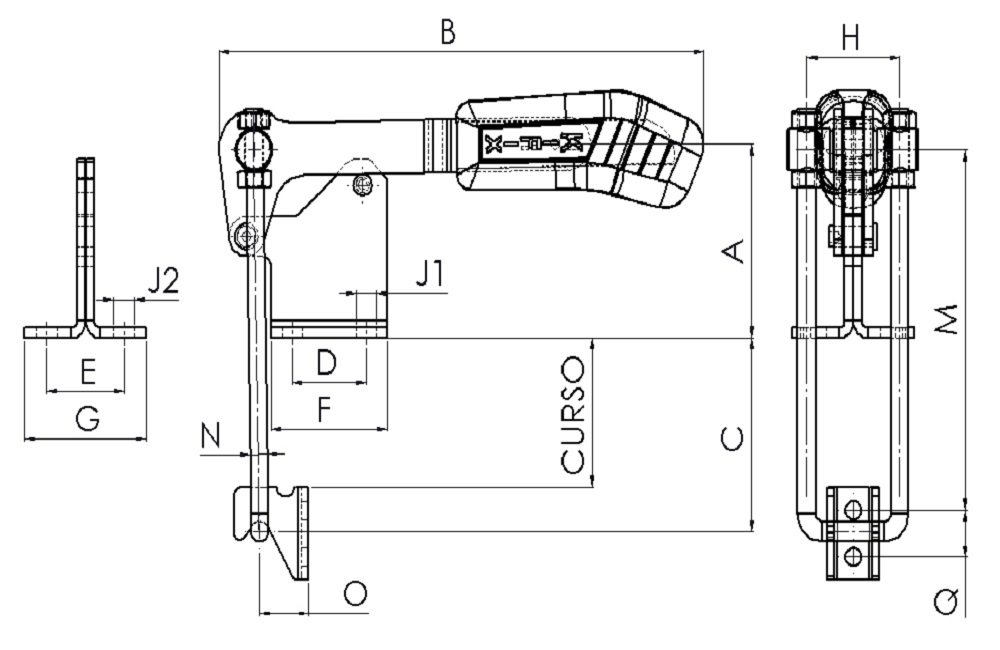

| REFERÊNCIA 3D | FORÇA Kgf | CURSO | A | B | C máx | D | E | F | G | H | J1 | J2 | M mín | M máx | N | O | Q | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-063 D | 200 | 60 | 41 | 129 | 72 | 24 | 26 | 35 | 37,5 | 25 | 6,0 | 8,0 | 45 | 105 | 5 | 13 | 11 | 0,250 |
| KF-063 DTR | 200 | 60 | 44 | 137 | 76 | 24 | 26 | 35 | 37,5 | 25 | 6,0 | 8,0 | 45 | 105 | 5 | 13 | 11 | 0,320 |

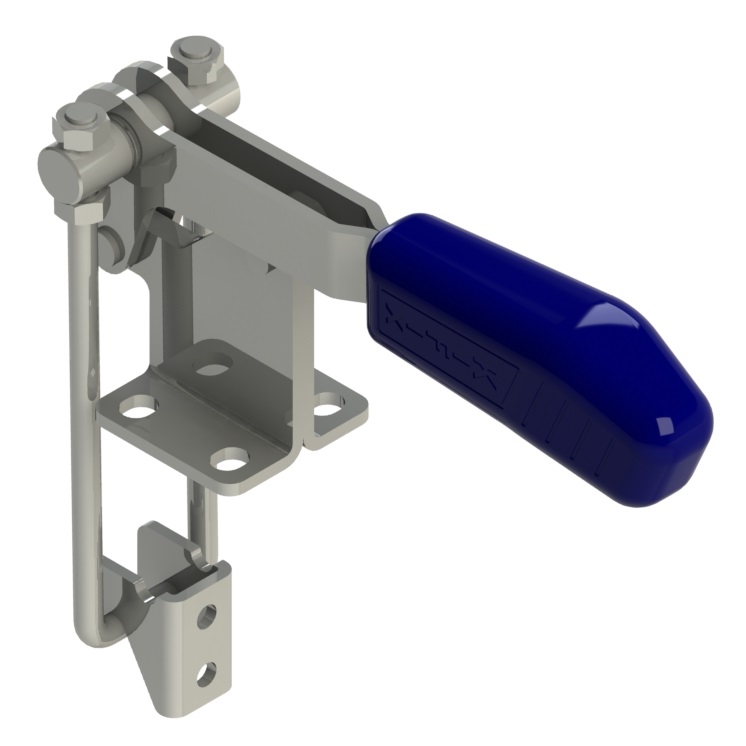

| KF-163 D | 340 | 45 | 58 | 167 | 58 | 25,4 | 27,5 | 40 | 42 | 32 | 7,0 | 8,5 | 63 | 108 | 6 | 16 | 14 | 0,430 |
| KF-263 D | 680 | 60 | 52 | 213 | 78 | 32 | 33 | 50 | 55 | 38 | 8,5 | 12,0 | 67 | 127 | 8 | 22 | 19 | 0,930 |

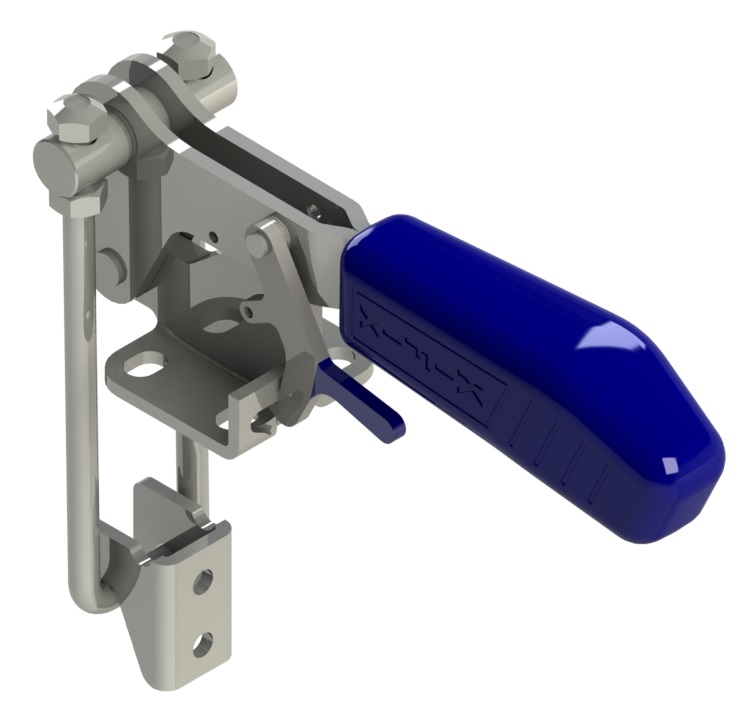

| KF-263 DTR | 680 | 60 | 52 | 213 | 78 | 32 | 33 | 50 | 55 | 38 | 8,5 | 12,0 | 67 | 127 | 8 | 22 | 19 | 0,960 |
