Grampo Tensor > KF-133/233/643/743/843/943 novo KF143 D KF143 D TR

Material: Zincado ou INOX

KF-133D

KF-133/233/643/743/843/943

Material: Zincado ou INOX

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

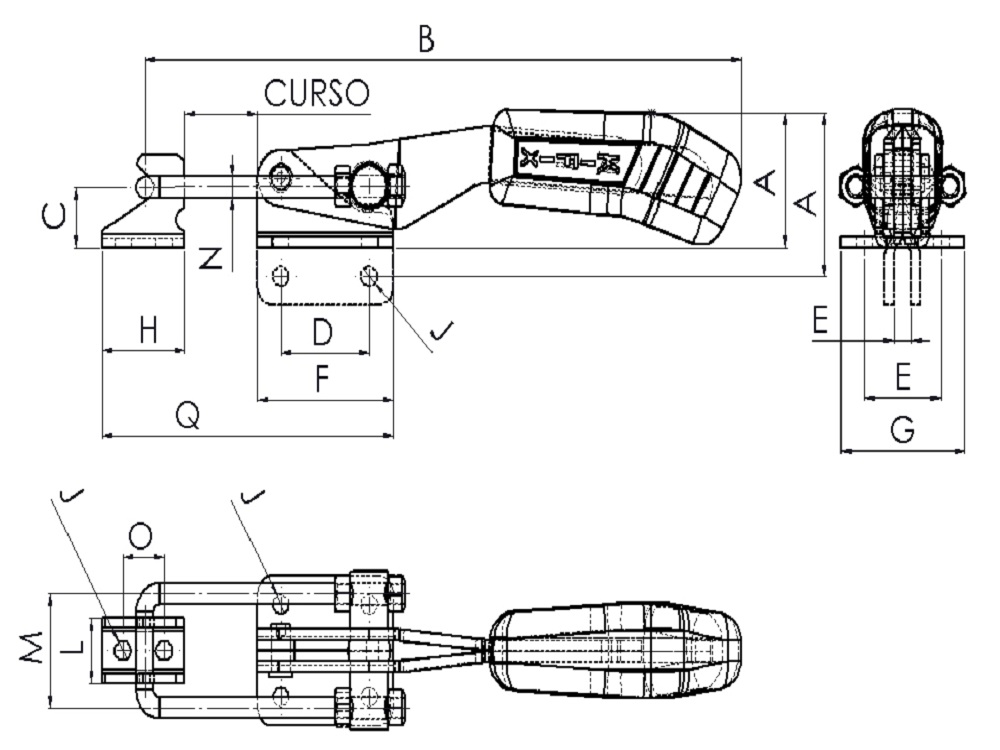

REFERÊNCIA
3D		FORÇA
Kgf		CURSOAB mínB máxCDEFGHJLMNOQ mÍnQ máxPESO
kg
KF-133 D 300 27 54 196 223 13 19 32 40 44 28 7,0 22,5 31 6 14 68 95 0,440
KF-133 DTR 300 27 57 196 223 13 19 32 40 44 28 7,0 22,5 31 6 14 68 95 0,530

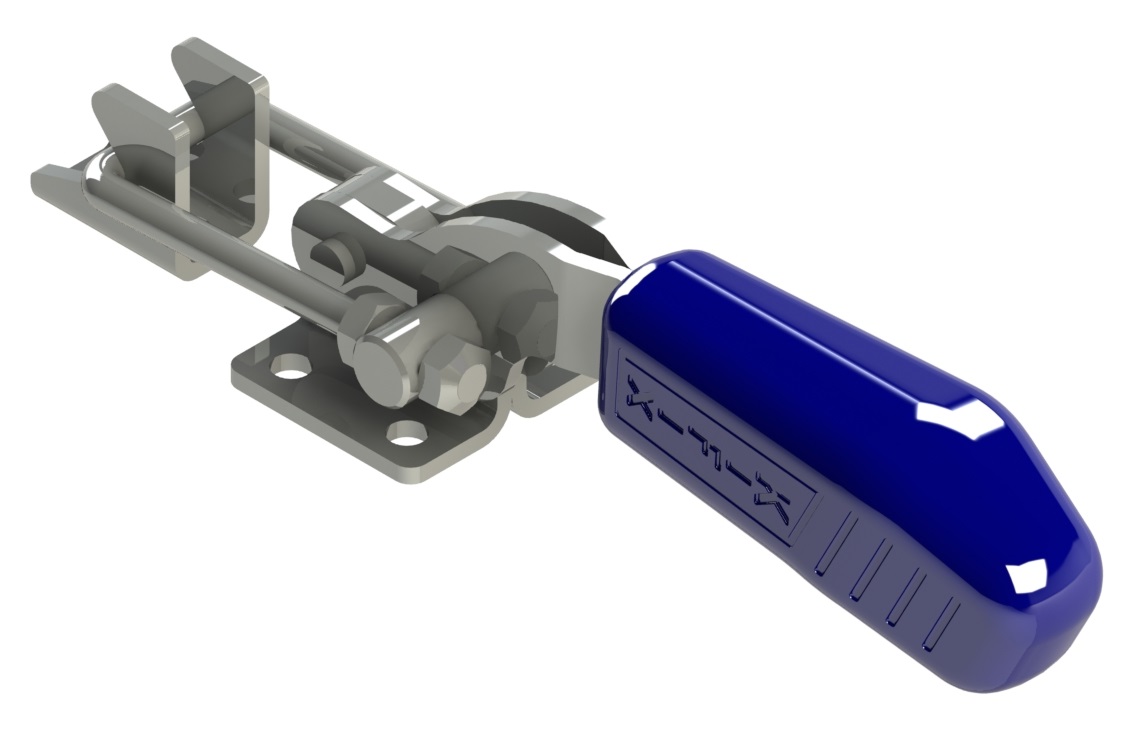

KF-233 D 160 14 31 112 126 10 16 19 26 28 20 4,3 13 19 4 10 46 60 0,120
KF-233 R 160 14 40 112 126 10 16 4 26 - 20 4,3 13 19 4 10 46 60 0,120
KF-233 DTR 160 14 37 122 136 10 16 19 26 28 20 4,3 13 19 4 10 46 60 0,150

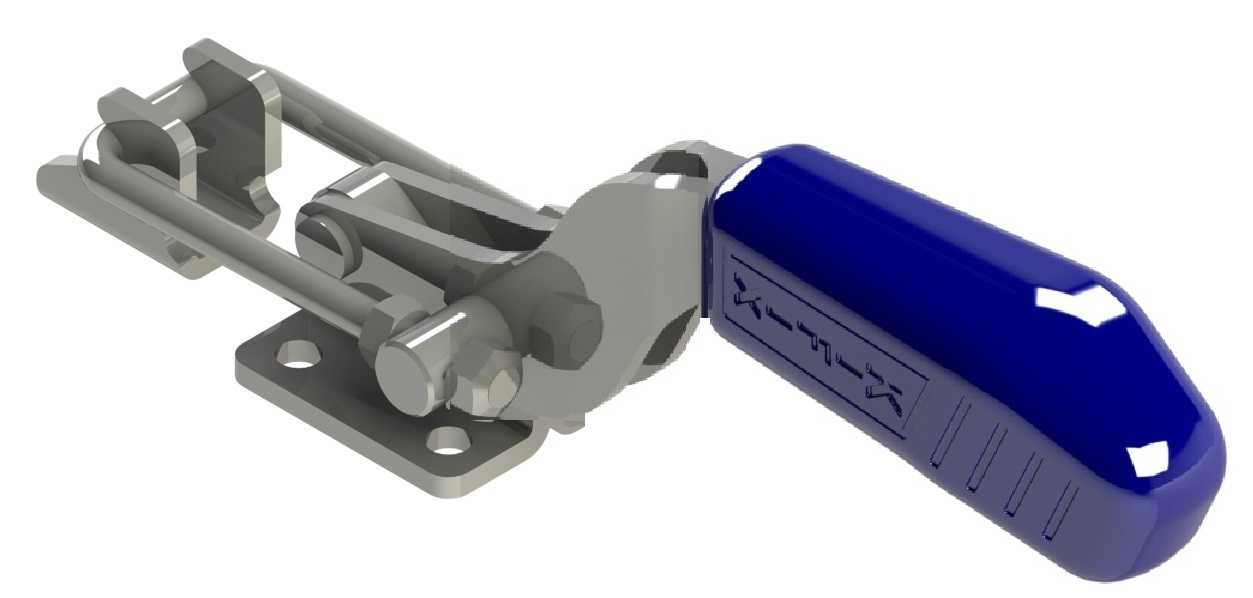

KF-643 D 200 16 56 139 155 14 24 22 36 33 23 5,5 16 25 5 11 59 75 0,230
KF-643 DL 150 70 56 139 210 14 24 22 36 33 23 5,5 16 25 5 11 59 75 0,240

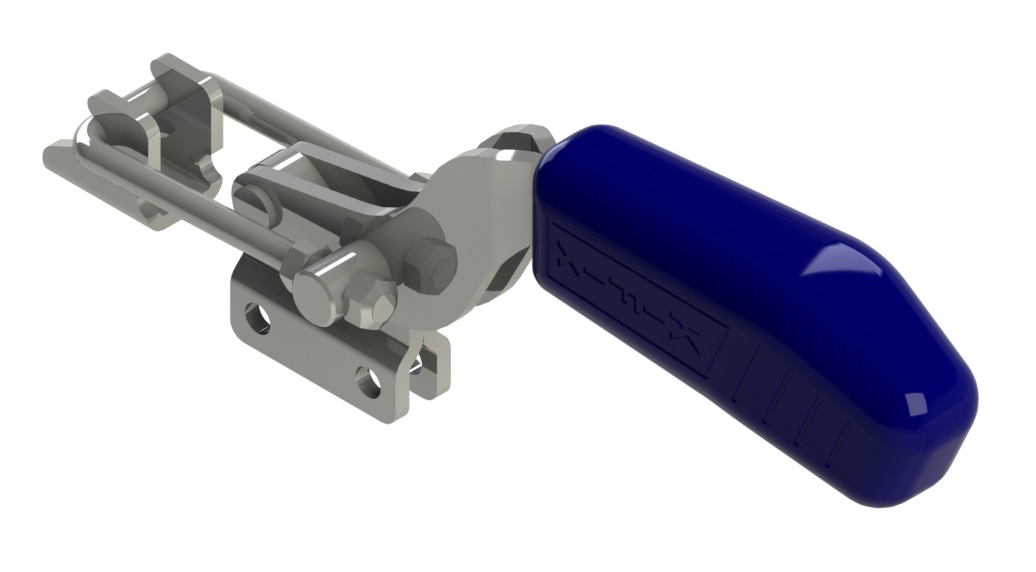

KF-643 R 200 16 62 139 155 14 24 6 36 - 23 5,5 16 25 5 11 59 75 0,230
KF-643 RL 150 70 62 139 210 14 24 6 36 - 23 5,5 16 25 5 11 59 75 0,240

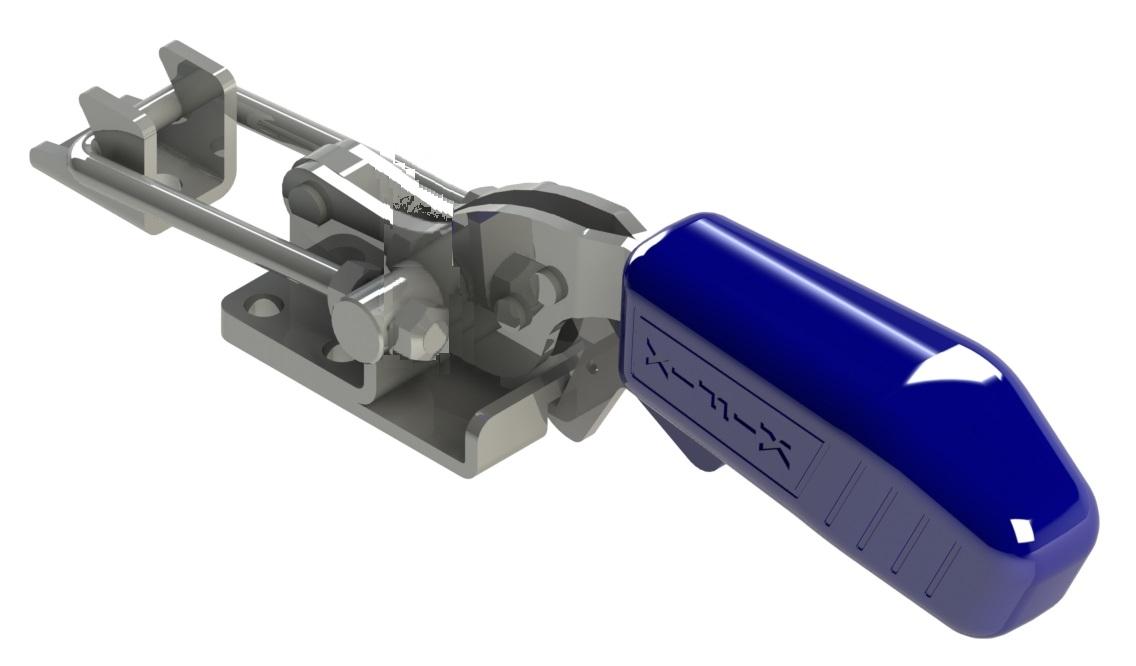

KF-643 DTR 200 16 59 139 155 14 24 22 36 33 23 5,5 16 25 5 11 59 75 0,290

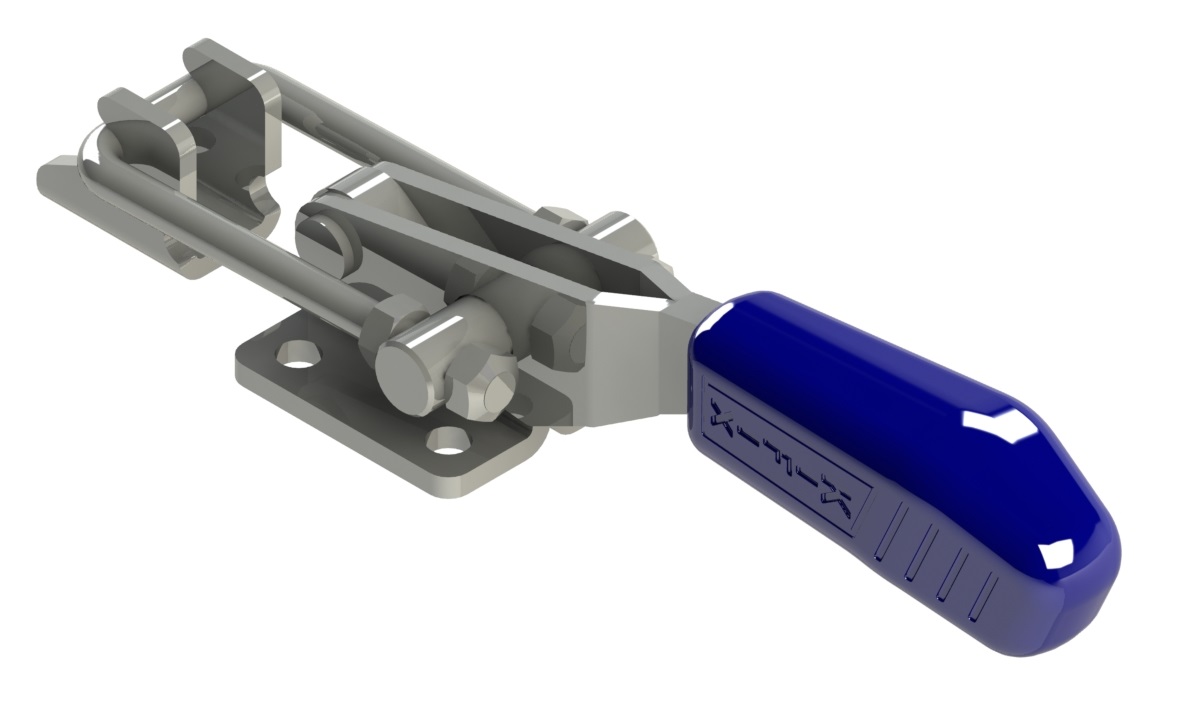

KF-743 D 200 16 37 137 153 14 24 22 36 33 23 5,5 16 25 5 11 59 75 0,210
KF-743 DL 150 70 37 137 208 14 24 22 36 33 23 5,5 16 25 5 11 59 75 0,220

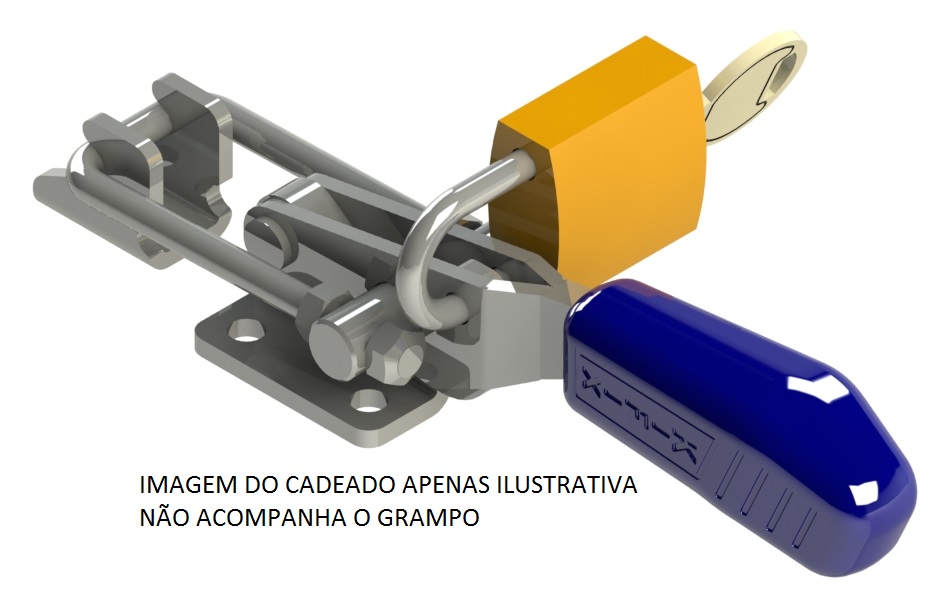

KF-743 DC 200 16 37 137 153 14 24 22 36 33 23 5,5 16 25 5 11 59 75 0,200
KF-743 R 200 16 42 137 153 14 24 6 36 - 23 5,5 16 25 5 11 59 75 0,210
KF-743 RL 150 70 42 137 208 14 24 6 36 - 23 5,5 16 25 5 11 59 75 0,220

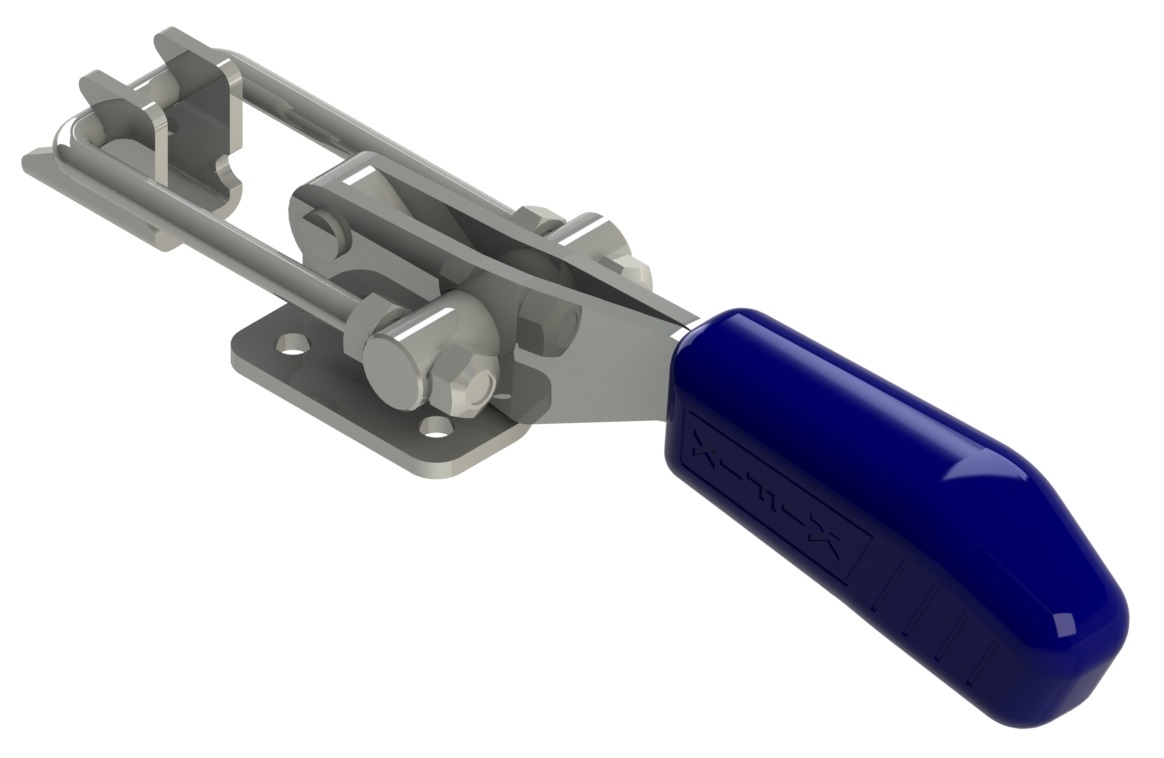

KF-843 D 340 25 38 177 202 17 30 26 46 42 28 5,5 19 32 6 14 74 99 0,360
KF-843 DC 340 25 38 177 202 17 30 26 46 42 28 5,5 19 32 6 14 74 99 0,400
KF-843 R 340 25 55 177 202 17 30 6 46 - 28 5,5 19 32 6 14 74 99 0,360

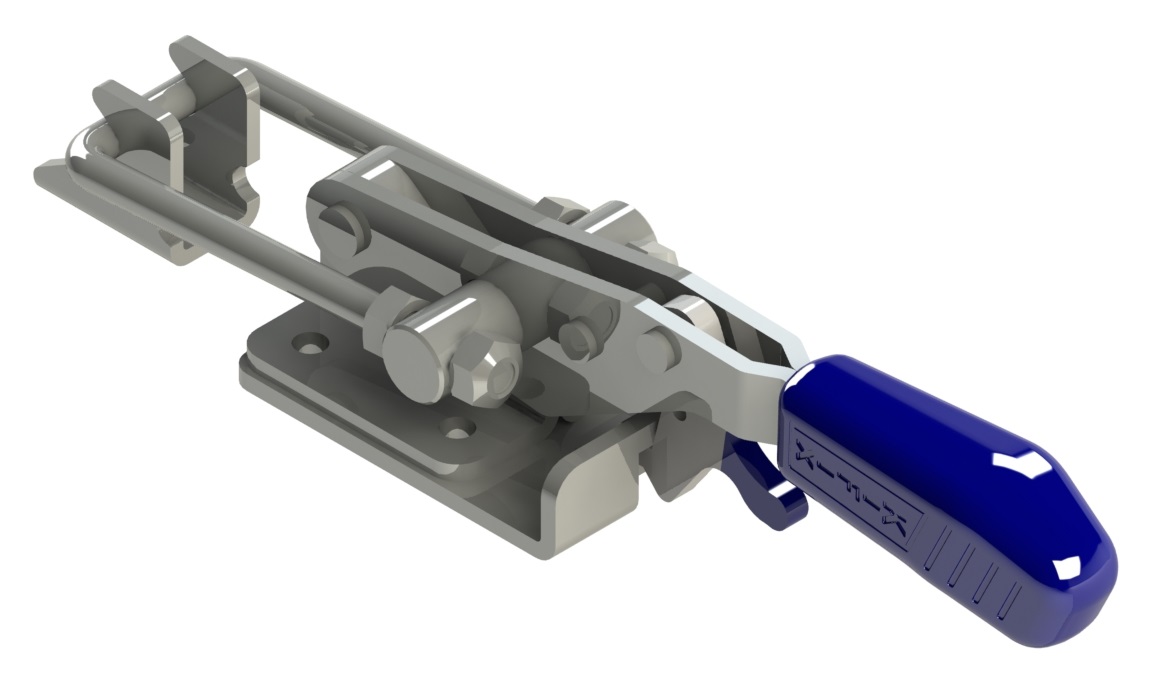

KF-843 DTR 340 25 40 169 194 17 30 26 46 42 28 5,5 19 32 6 14 74 99 0,420
KF-943 D 680 45 60 241 286 21 40 36 60 56 38 7,0 26 40 8 19 98 143 0,790
KF-943 DC 680 45 60 241 286 21 40 36 60 56 38 7,0 26 40 8 19 98 143 0,810

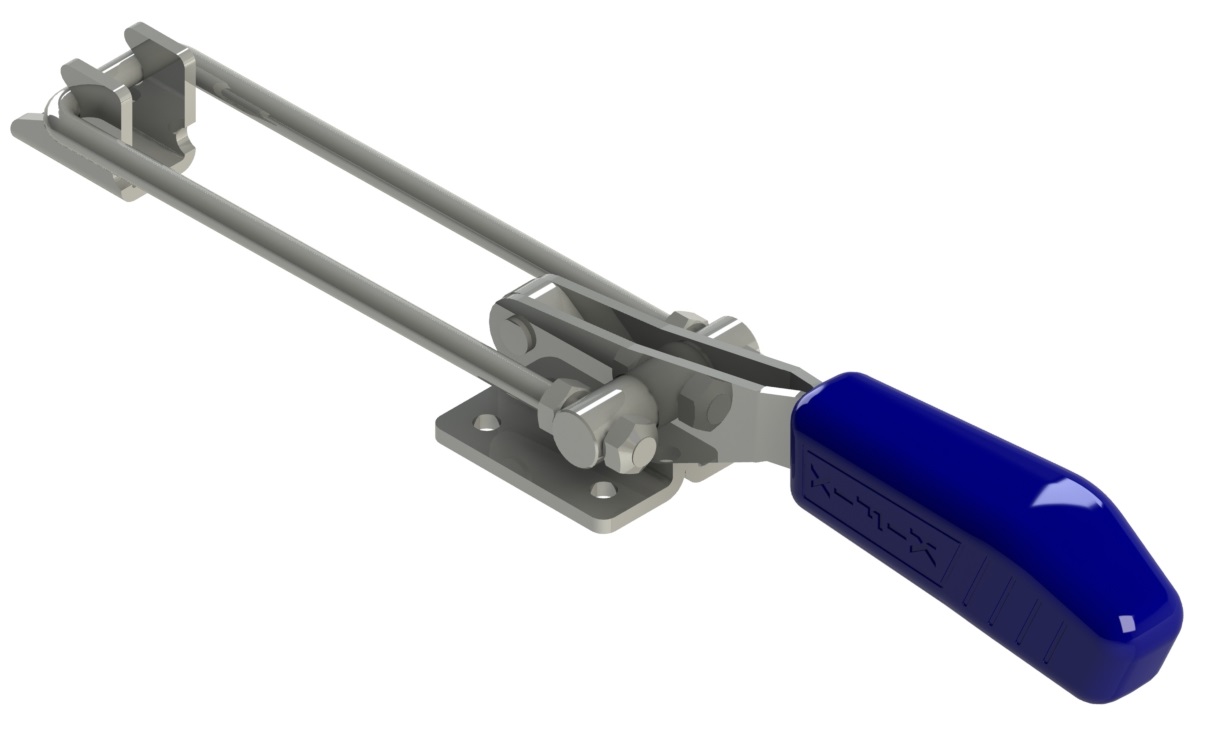

KF-943 DL 450 120 60 241 361 21 40 36 60 56 38 7,0 26 40 8 19 98 218 0,850

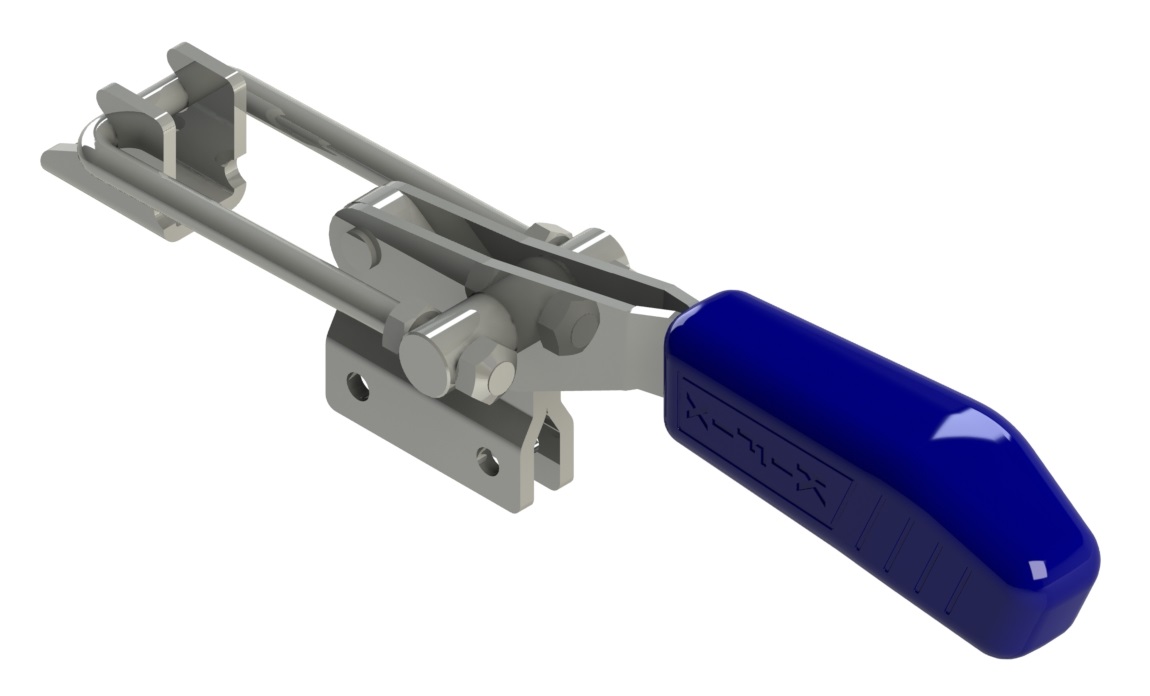

KF-943 R 680 45 72 241 286 21 40 8 60 - 38 7,0 26 40 8 19 98 143 0,790
KF-943 RL 450 120 72 241 361 21 40 8 60 - 38 7,0 26 40 8 19 98 218 0,850
KF-943 DTR 680 45 60 241 286 21 40 36 60 56 38 7,0 26 40 8 19 98 143 0,830
KF-143 D 890 18 73,4 207,4 225,4 21,3 41,3 38,1 60,5 53,8 38 8,5 25,5 40 8 19 98,6 116,6 0,720

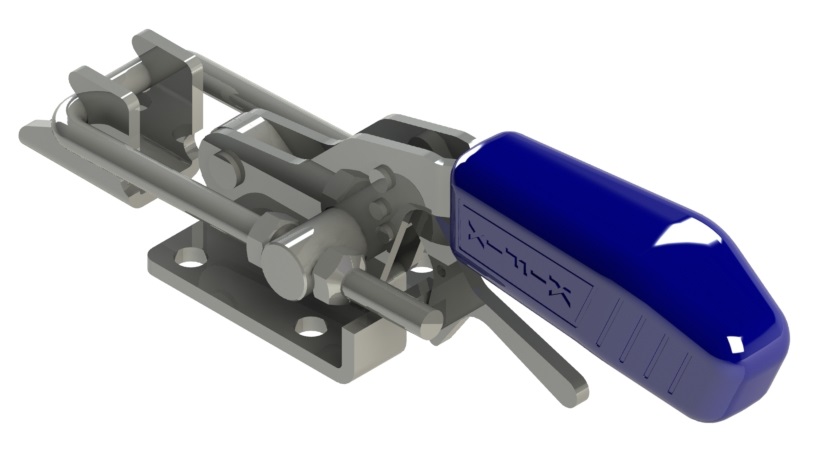

KF-143 D TR 890 18 73,4 207,4 225,4 21,3 41,3 38,1 60,5 53,8 38 8,5 25,5 40 8 19 98,6 116,6 0,770
