Grampo Tensor > KF-310/326/320

KF-310/326/320

KF-310/326/320

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

REFERÊNCIA
3D
FORÇA
Kgf
ABCDEF1F2GJQPESO
kg
KF-310 D 170 48 176 33 19 33 35 - 49 7 46 0,350
KF-310 R 170 57 176 42 19 6 35 - - 7 46 0,350

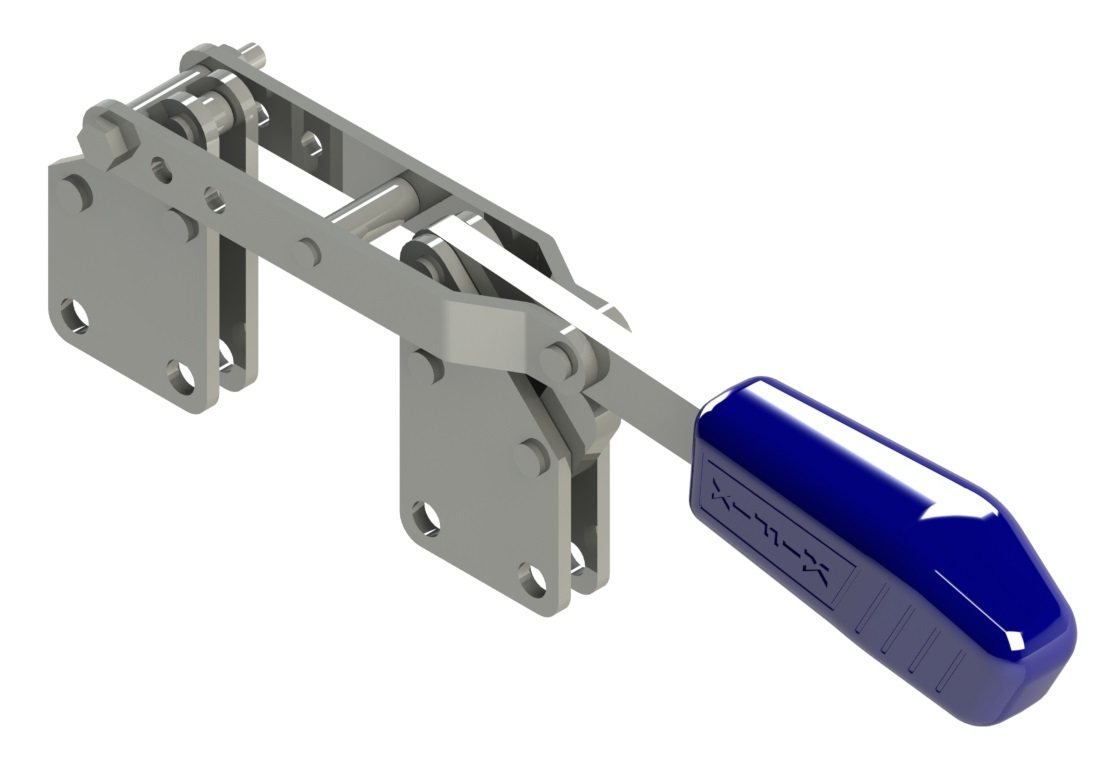

KF-326 D 340 60 263 47 32 44 48 - 60 8,5 74 0,830
KF-326 R 340 73 263 60 32 8 48 - - 8,5 74 0,830
KF-320 800 103 282 25 32 44 50 76 64 8,5 42 1,250
