Grampo Tensor > KF-375/385
KF-375/385
KF-375/385
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

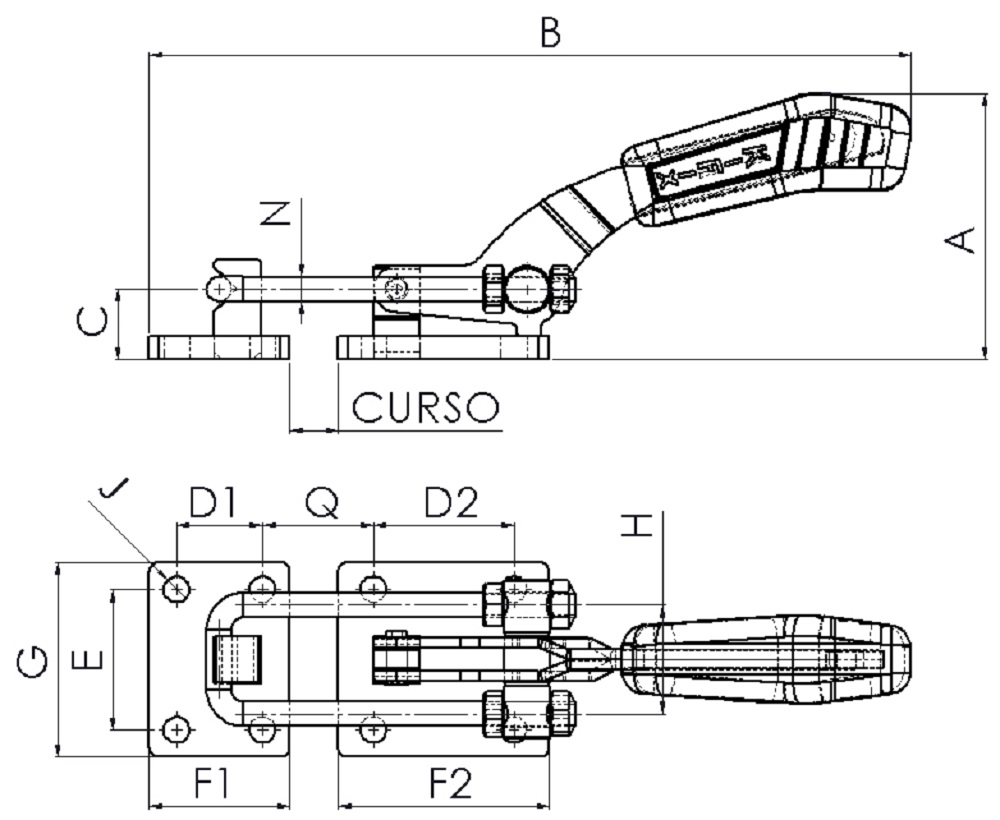

| REFERÊNCIA 3D | FORÇA Kgf | CURSO | A | B máx | C | D1 | D2 | E | F1 | F2 | G | H | J | N | Q | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-375 D | 1500 | 20 | 109 | 310 | 29 | 35 | 57,2 | 57,2 | 57 | 86 | 80 | 45 | 10,5 | 10 | 45 | 1,800 |

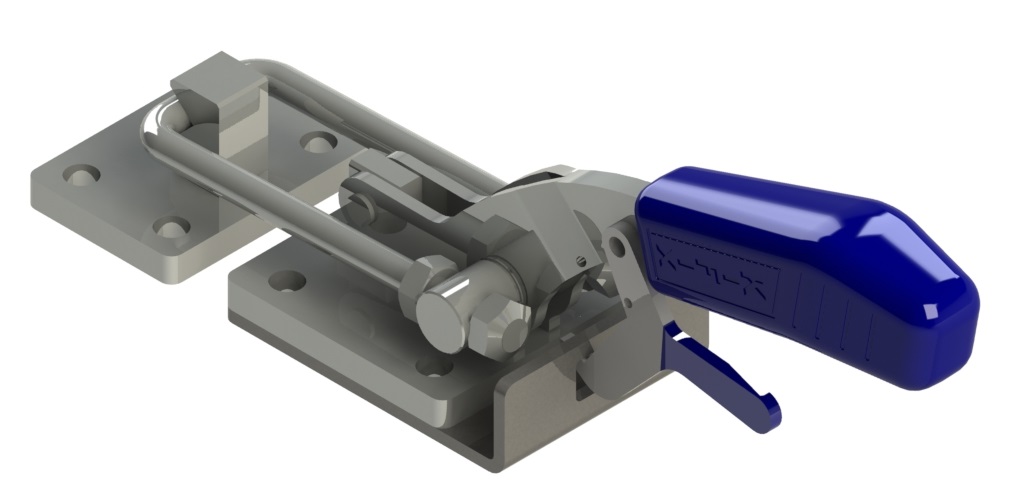

| KF-375 DTR | 1500 | 20 | 117 | 326 | 29 | 35 | 57,2 | 57,2 | 57 | 86 | 80 | 45 | 10,5 | 10 | 45 | 2,140 |

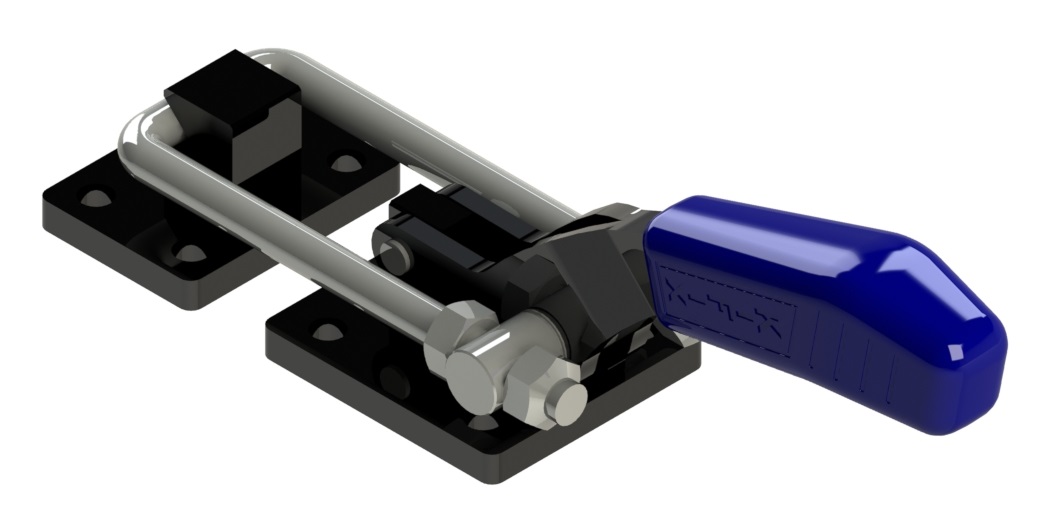

| KF-385 D | 3400 | 25 | 106 | 310 | 29 | 35 | 57,2 | 57,2 | 57 | 86 | 80 | 54 | 10,5 | 12 | 50 | 2,200 |
