KF-052 KF-053 KF-056 KF-057 KF-051 KF-054
KF052 KF053 KF056 KF057 KF051 KF054
KF052

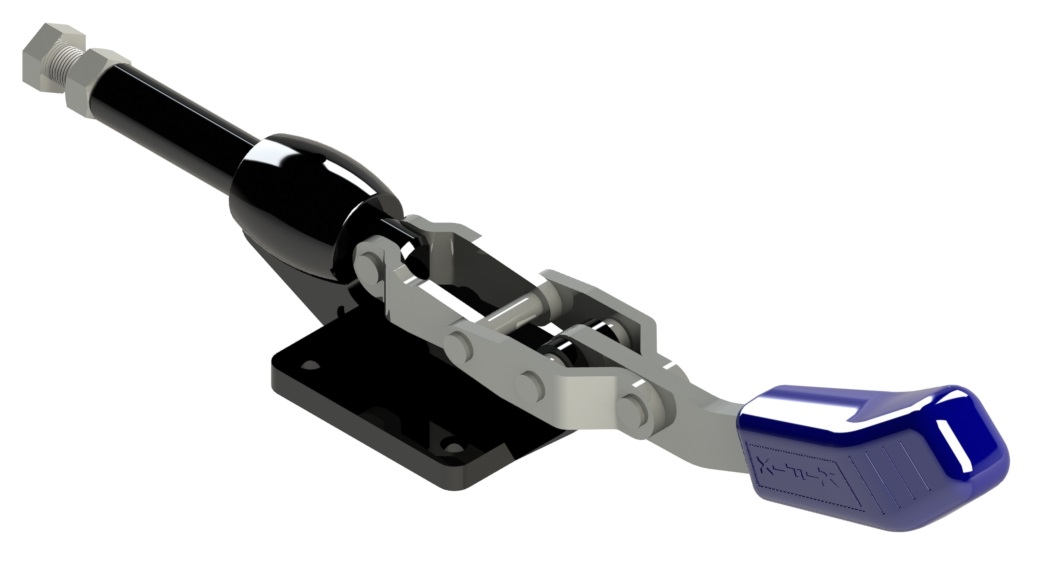

KF052_IV
KF057

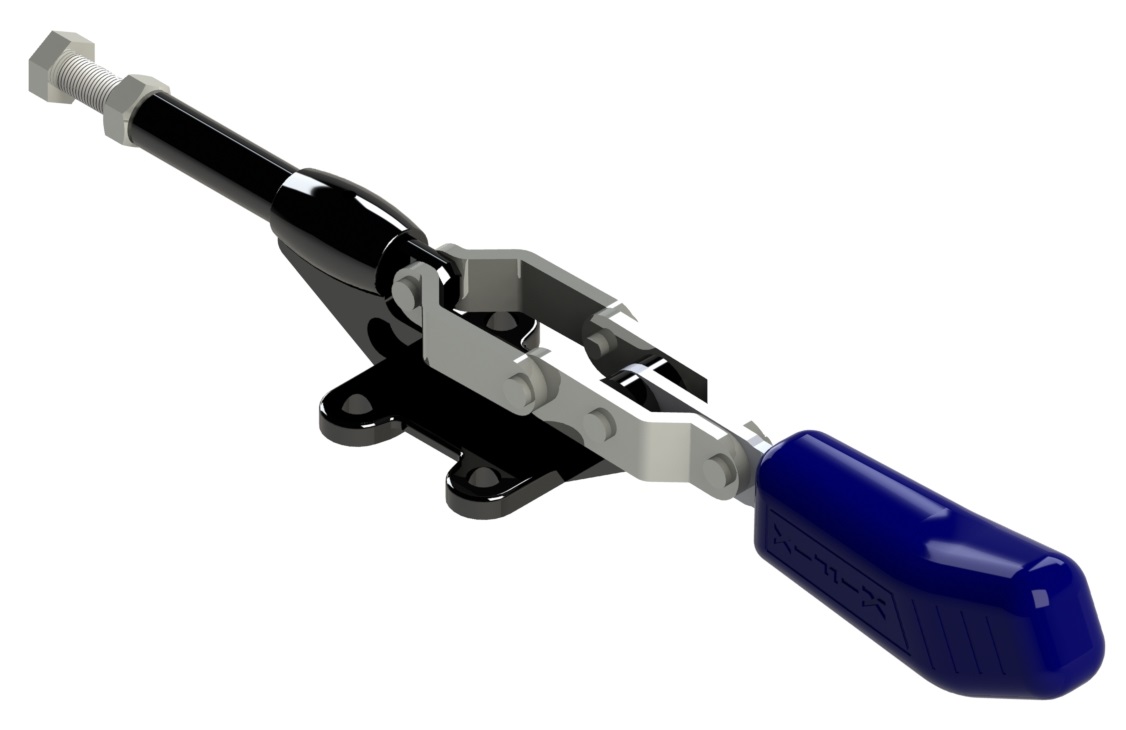

KF057_IV

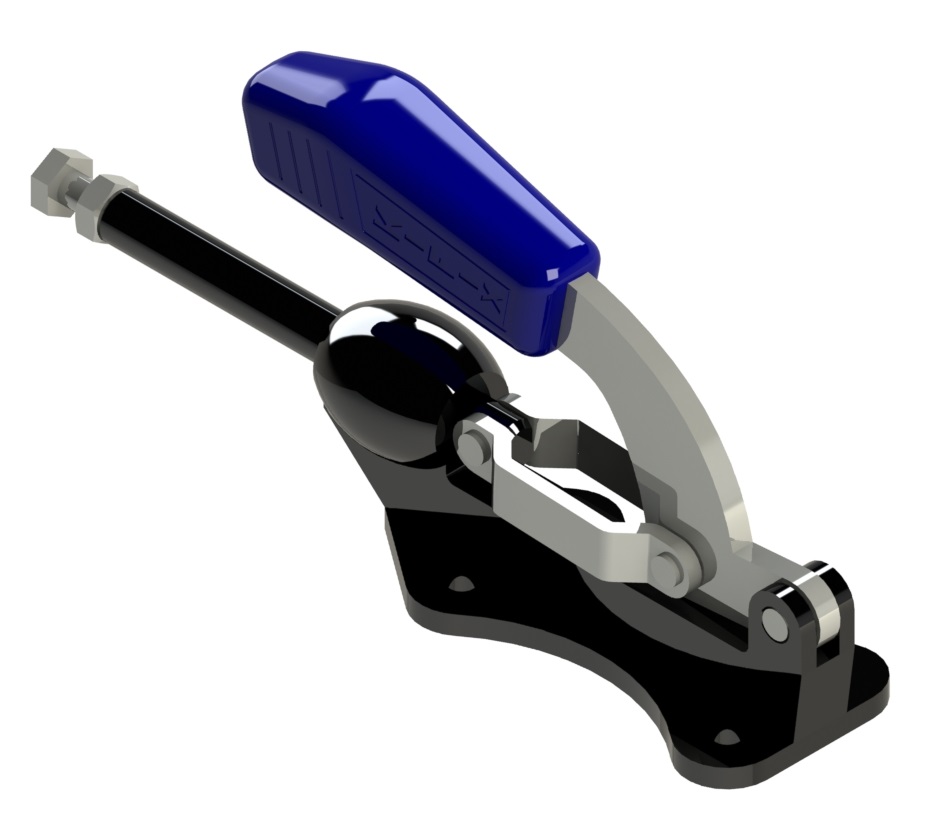

KF053

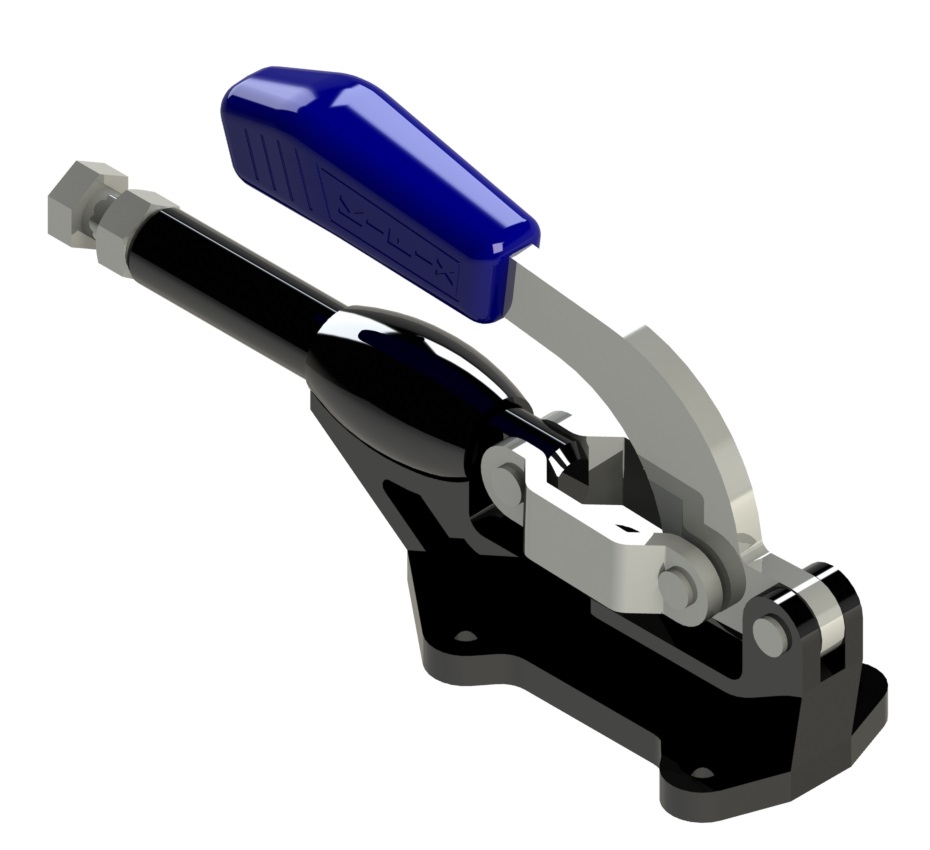

KF056

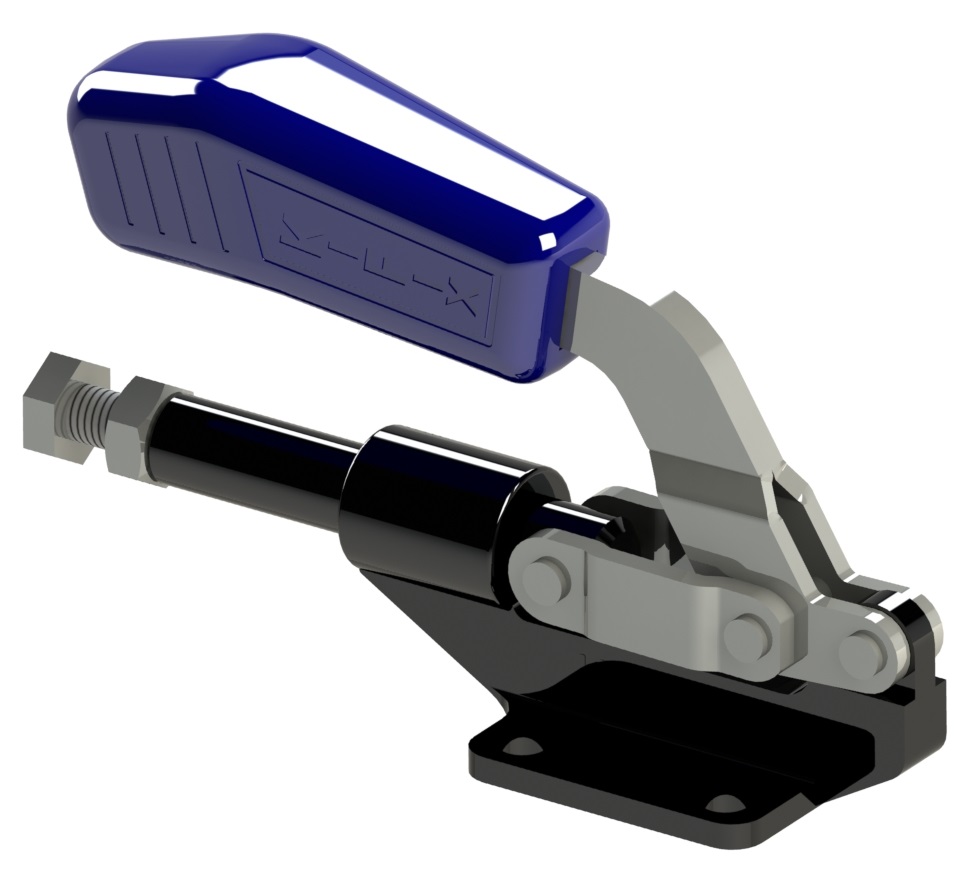

KF054

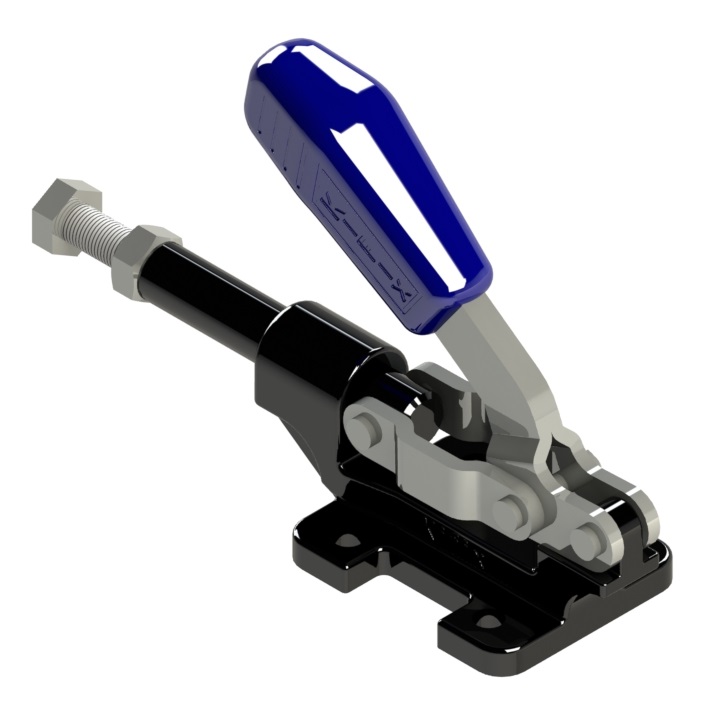

KF051
KF-052 KF-053 KF-056 KF-057 KF-051 KF-054
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

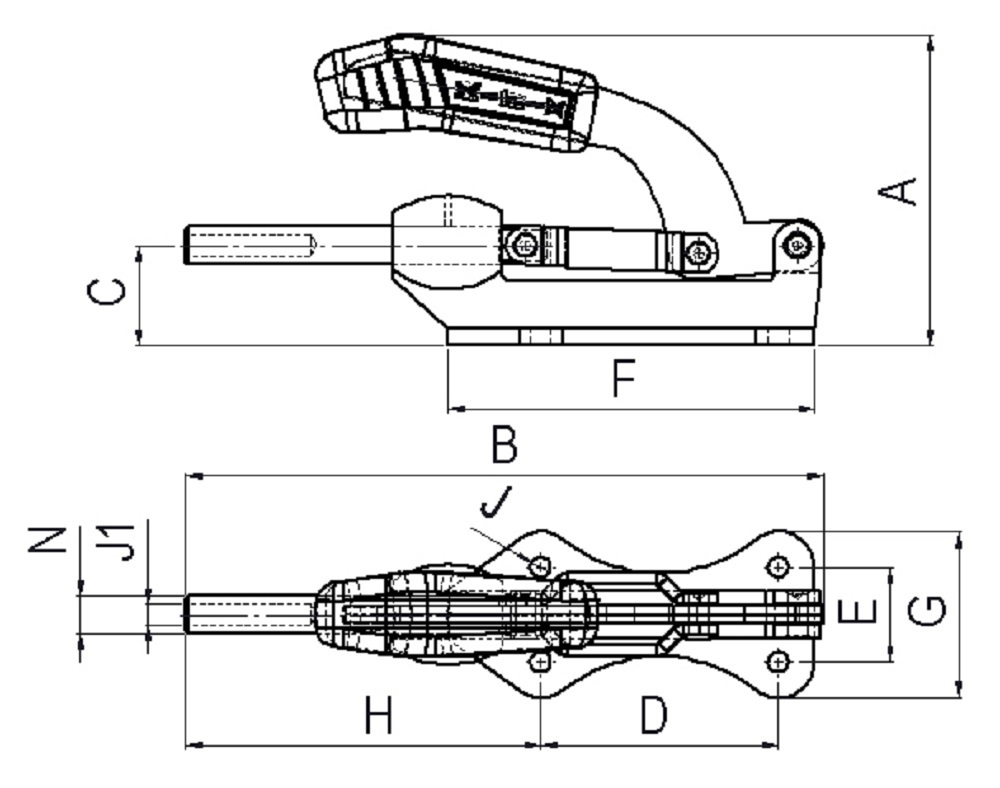

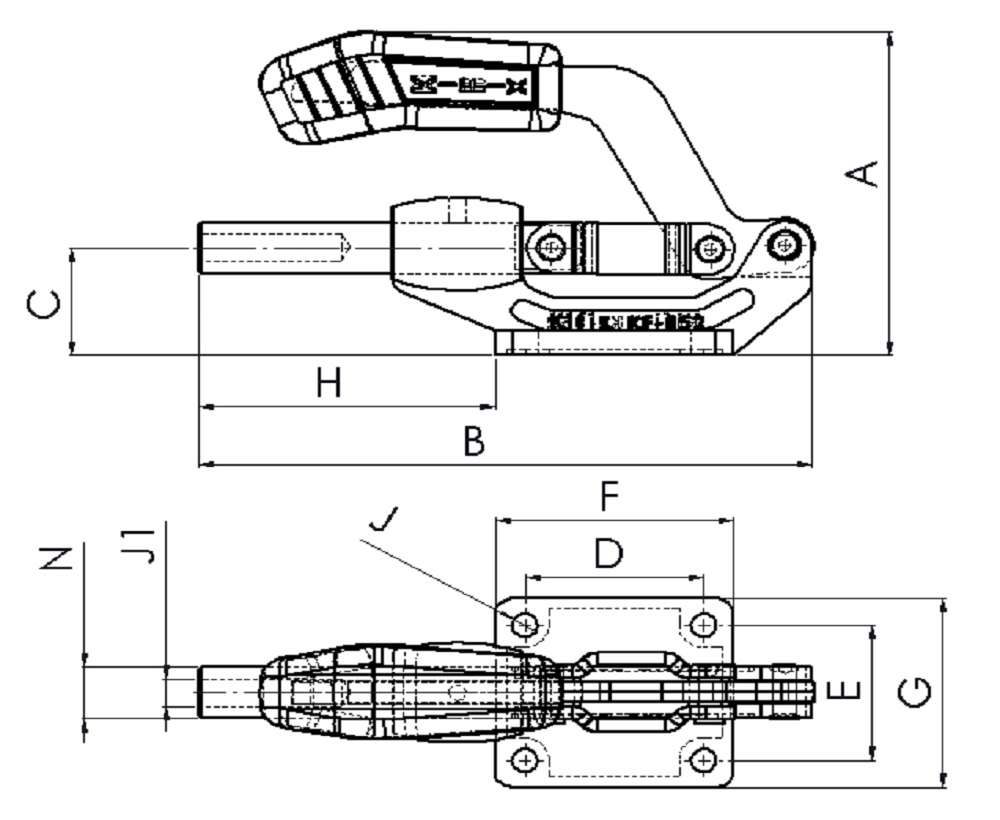

| REFERÊNCIA 3D | FORÇA Kgf | CURSO | A | B | C | D | E | F | G | H | J | J1 | N | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-052 | 700 | 50 | 120 | 205 | 40 | 60 | 50 | 80 | 70 | 99 | 8,5 | M12X1,75 | 19 | 1,660 |
| KF-052 IV | 700 | 52 | 103 | 368 | 40 | 60 | 50 | 80 | 70 | 98 | 8,5 | M12X1,75 | 19 | 1,590 |
| KF-057 | 230 | 36 | 87 | 144 | 25 | 35 | 40 | 50 | 55 | 71 | 7,0 | M8X1,25 | 12 | 0,400 |
| KF-057 IV | 230 | 35 | 41 | 259 | 25 | 35 | 40 | 50 | 55 | 71 | 7,0 | M8X1,25 | 12 | 0,395 |
| KF-051 | 270 | 35 | 92,2 | 125 | 24,8 | 36,6 | 33,3 | 58 | 48 | 57 | 6,3 | M8X1,25 | 12 | 0,390 |
| KF-053 | 500 | 83 | 131 | 268 | 42 | 100 | 40 | 154 | 70 | 149 | 8,5 | M10X1,50 | 16 | 2,150 |
| KF-056 | 1800 | 78 | 150 | 287 | 57 | 100 | 60 | 162 | 86 | 162 | 10,5 | M16X2,00 | 25 | 3,500 |
| KF-054 | 380 | 41 | 107,9 | 154 | 31,8 | 41,4 | 41,4 | 58,7 | 57,2 | 42,2 | 8,5 | M10X1,50 | 16 |
