Torpedo quadrado > KF-KT-012
KF-KT-012
KF-KT-012
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.
| REFERÊNCIA 3D | FORÇA Kgf | CURSO | A | B | C | D | E | F | G | H | J | J1 | L | N | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

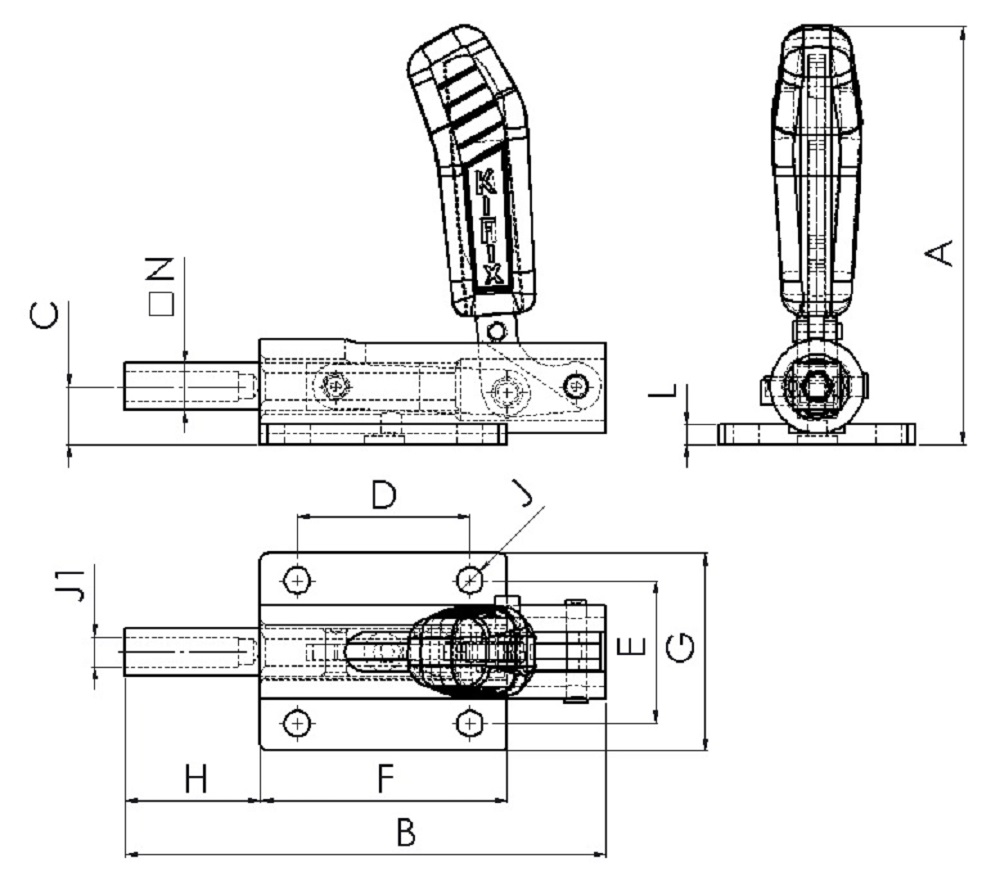

| KF-KT-012 | 900 | 48 | 173 | 195 | 23,6 | 70 | 58 | 100 | 80 | 55 | 10,5 | M12X1,75 | 19 | 8 | 1,850 |

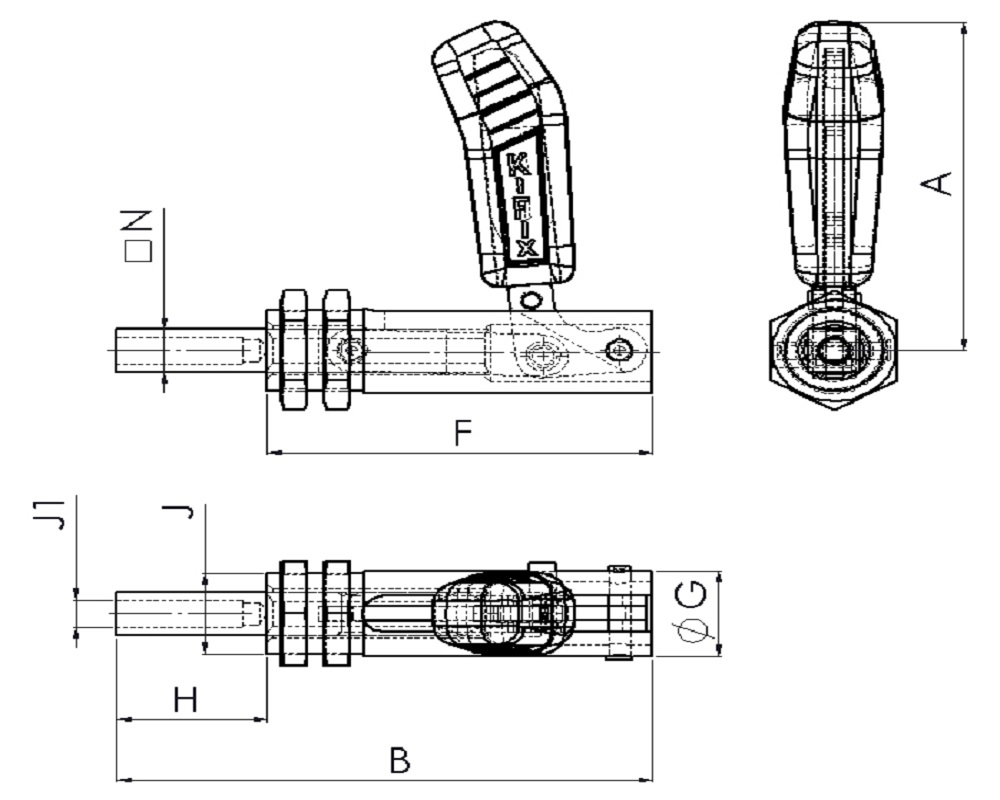

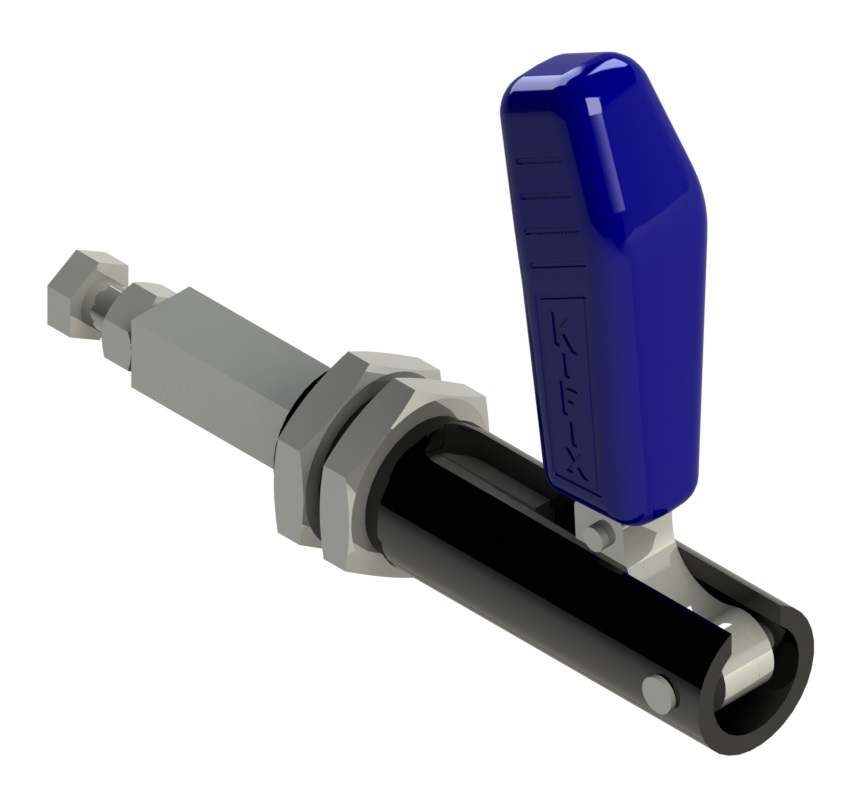

| KF-KT-012 F | 900 | 48 | 146 | 195 | - | - | - | 140 | 38,1 | 55 | M36X1,50 | M12X1,75 | 19 | - | 1,530 |
