Grampo vertical
REF-107D/R KF-017DB
REF-110D/R KF011DB

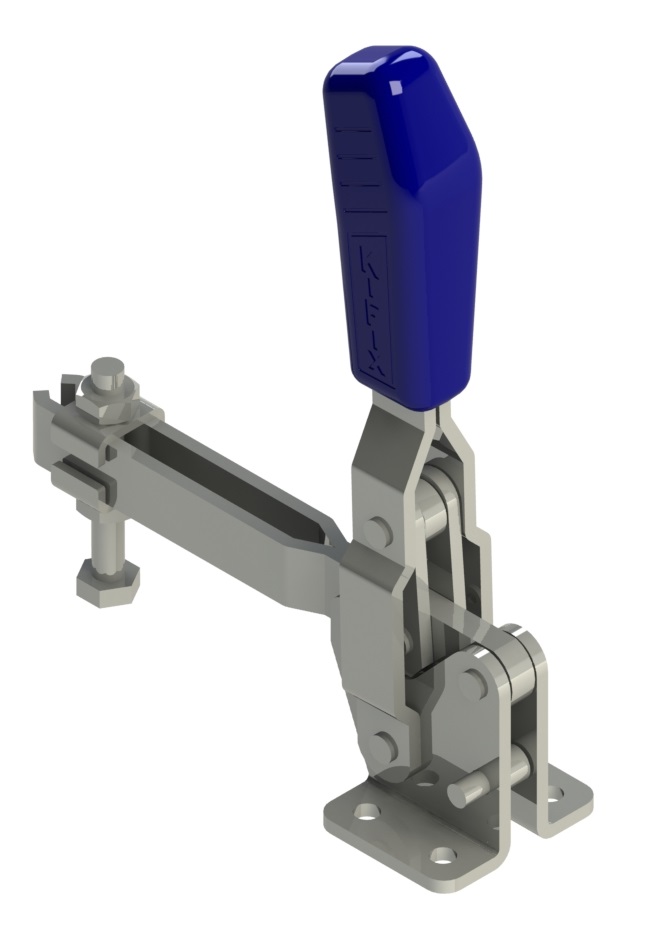

REF-111D/R KF111DBL

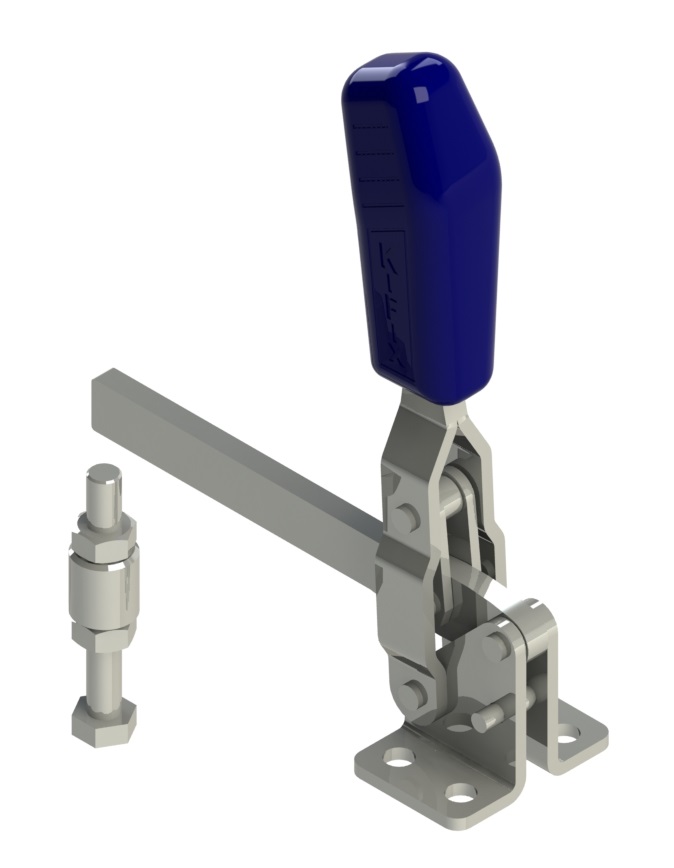

KF010 KF012 KF016 KF018

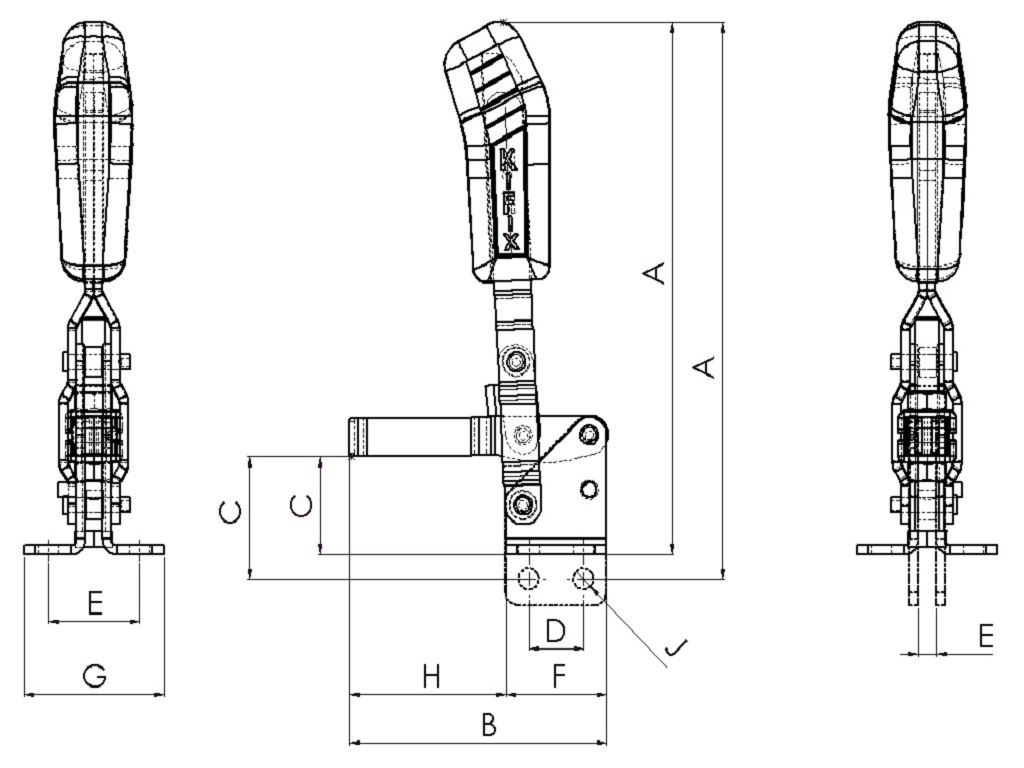

KF-010/011/012/016/017/018/111

REF 107 KF-017DB 010/011/012/016/017/018/ REF 111 KF111DB

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

REFERÊNCIA
3D		FORÇA
Kgf		ABCDEFGHJÂNGULO
ABERTURA		PESO
kg
KF-010 DB 32 86 51,3 16 16 23,9 25,4 33,3 25,9 4,3 100 0,090
KF-010 RB 32 93 51,3 23 16 4 25,4 - 25,9 4,3 100 0,090
KF-011 DB 280 211 140 41 32 44 48 60 92 8,5 100 0,820
KF-011 DB TR 280 211 140 41 32 44 48 60 92 8,5 100 0,920
KF-011 DBL 250 211 166 41 32 44 48 60 118 8,5 100 0,850
KF-011 DBL TR 250 211 166 41 32 44 48 60 118 8,5 100 0,950
KF-011 DS 300 211 166 41 32 44 48 60 118 8,5 100 0,830
KF-011 RB 280 223 140 53 32 8 48 - 92 8,5 100 0,820
KF-011 RBL 250 223 166 53 32 8 48 - 118 8,5 100 0,850
KF-011 RS 300 223 166 53 32 8 48 - 118 8,5 100 0,830
KF-012 DB 90 128 70 23 12,7 27 25 39,6 45 5,6 100 0,210
KF-012 RB 90 132 70 29 12,7 6 25 - 45 5,6 100 0,210
KF-016 DB 280 175 90 31,5 19,5 32,5 35 50 55 7,5 100 0,420
KF-016 DBL 260 175 137,4 31,5 19,5 32,5 35 50 102,4 7,5 100 0,440
KF-016 DS 310 175 137,4 31,5 19,5 32,5 35 50 102,4 7,5 100 0,440
KF-016 RB 280 183 90 39 19,5 6,7 35 - 55 7,5 100 0,420
KF-016 RBL 260 183 137,4 39 19,5 6,7 35 - 102,4 7,5 100 0,440
KF-016 RS 310 183 137,4 39 19,5 6,7 35 - 102,4 7,5 100 0,440
KF-017 DB 170 175 90 32 19 32 35 49 55 7,0 100 0,400
KF-017 DB TR 170 175 90 32 19 32 35 49 55 7,0 100 0,500
KF-017 DBL 150 175 120 32 19 32 35 49 85 7,0 100 0,410
KF-017 DBL TR 150 175 120 32 19 32 35 49 85 7,0 100 0,510
KF-017 DS 200 175 120 32 19 32 35 49 85 7,0 100 0,410
KF-017 RB 170 183 90 40 19 6,5 35 - 55 7,0 100 0,400
KF-017 RBL 150 183 120 40 19 6,5 35 - 85 7,0 100 0,410
KF-017 RS 200 183 120 40 19 6,5 35 - 85 7,0 100 0,410
KF-018 DB 250 178 120 32 20 33,5 37 50,5 83 7,0 100 0,430
KF-018 DB TR 250 178 120 32 20 33,5 37 50,5 83 7,0 100 0,530
KF-018 DS 250 178 120 32 20 33,5 37 50,5 83 7,0 100 0,430
KF-018 RB 250 186 120 40 20 6,5 37 - 83 7,0 100 0,430
KF-018 RS 250 186 120 40 20 6,5 37 - 83 7,0 100 0,430
KF-111 DB 680 258 155 50 32 45 55 67 100 8,5 100 1,400
KF-111 DB TR 680 258 155 50 32 45 55 67 100 8,5 100 1,520
KF-111 DBL 650 258 200 50 32 45 55 67 145 8,5 100 1,440
KF-111 DBL TR 650 258 200 50 32 45 55 67 145 8,5 100 1,560
KF-111 DS 700 258 200 50 32 45 55 67 145 8,5 100 1,420
KF-111 RB 680 268 155 60 32 9,5 55 - 100 8,5 100 1,400
KF-111 RBL 650 268 200 60 32 9,5 55 - 145 8,5 100 1,440
KF-111 RS 700 268 200 60 32 9,5 55 - 145 8,5 100 1,420
