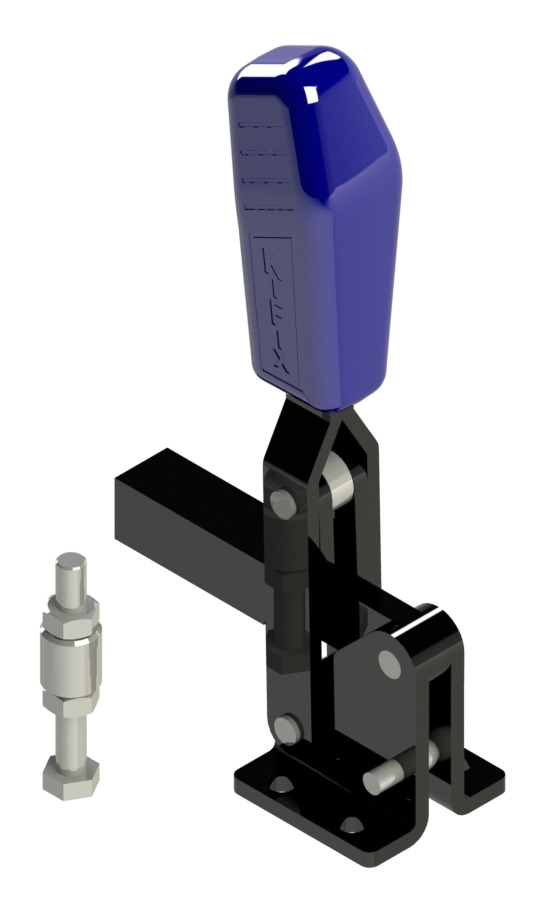

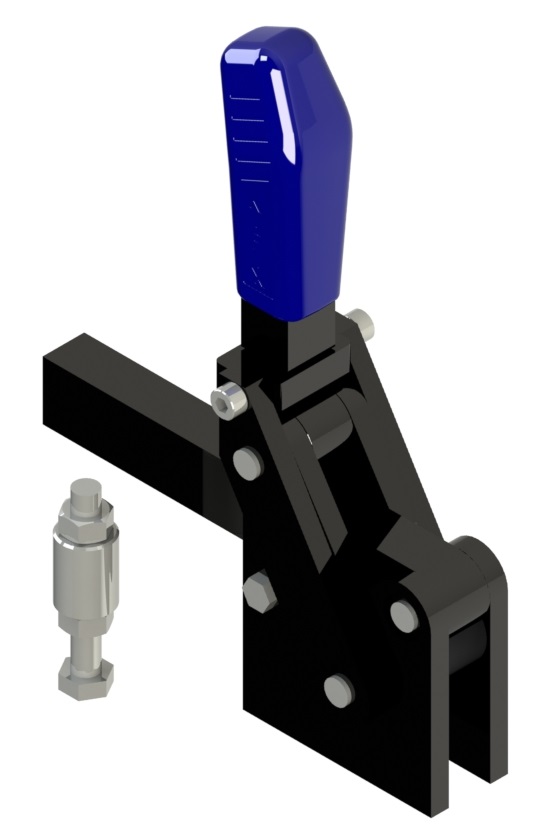

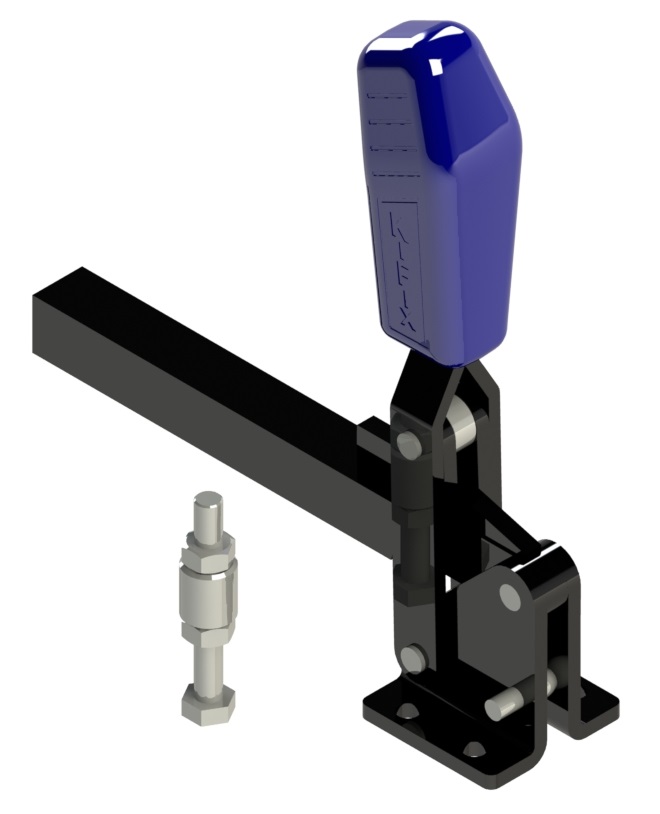

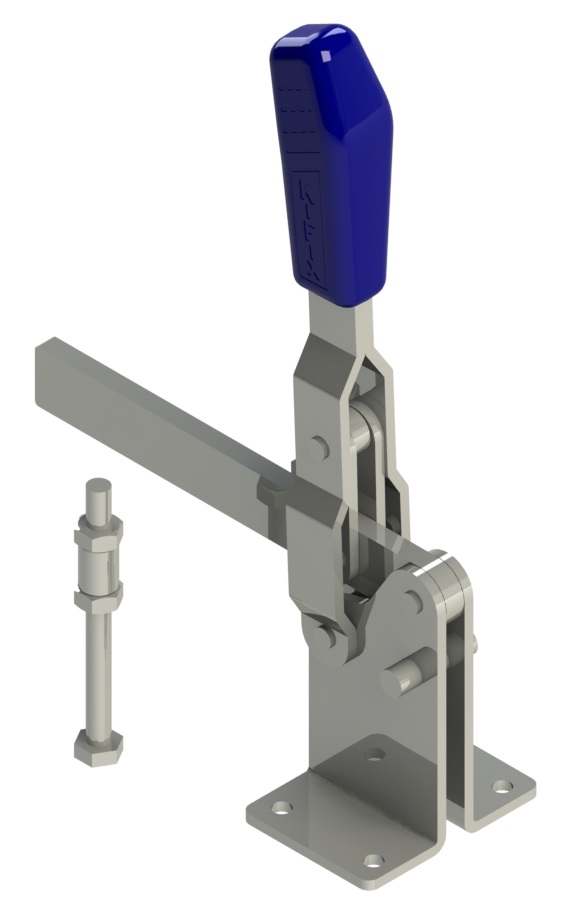

Grampo vertical > KF-066/615/616/641/845/875
KF-066/615/616/641/845/875
KF-066/615/616/641/845/875

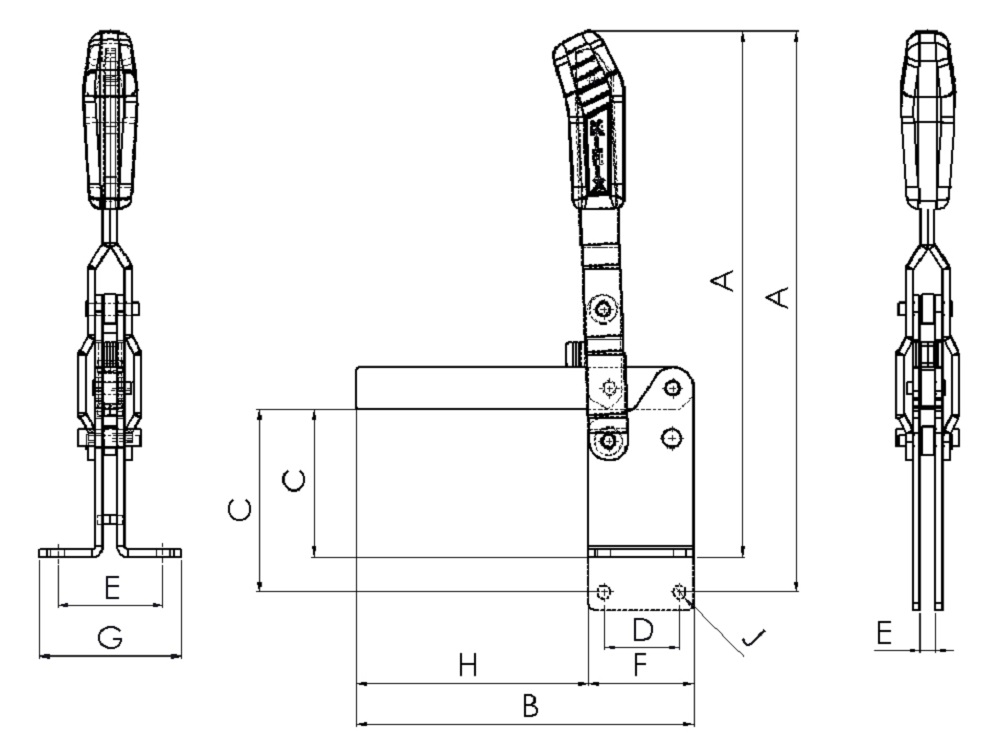

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.
| REFERÊNCIA 3D | FORÇA Kgf | A | B | C | D | E | F | G | H | J | ÂNGULO ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-066 S | 1400 | 305 | 163 | 90 | - | 12,7 | 50 | - | 93 | - | 150 | 3,300 |
| KF-066 STR | 1400 | 305 | 163 | 90 | - | 12,7 | 50 | - | 93 | - | 150 | 3,800 |
| KF-066 TS | 1400 | 318 | 163 | 103 | 30 | 55 | 65 | 80 | 93 | 10,5 | 150 | 3,800 |
| KF-066 TSTR | 1400 | 318 | 163 | 103 | 30 | 55 | 65 | 80 | 93 | 10,5 | 150 | 4,300 |
| KF-615 B | 340 | 215 | 108 | 42 | 25,4 | 38,1 | 50,8 | 50,8 | 57 | 7,0 | 125 | 0,920 |
| KF-615 BL | 340 | 215 | 191 | 42 | 25,4 | 38,1 | 50,8 | 50,8 | 140 | 7,0 | 125 | 1,180 |
| KF-616 D | 950 | 249 | 155 | 50 | 32 | 45 | 53,5 | 67 | 101,5 | 7,0 | 125 | 1,350 |
| KF-616 R | 950 | 257 | 155 | 58 | 32 | 9,5 | 53,5 | - | 101,5 | 7,0 | 125 | 1,350 |
| KF-641 DB | 800 | 347 | 224 | 98 | 50 | 70 | 70 | 94 | 154 | 8,5 | 85 | 2,250 |
| KF-641 RB | 800 | 371 | 224 | 121 | 50 | 10 | 70 | - | 154 | 8,5 | 85 | 2,250 |
| KF-641 DS | 800 | 347 | 224 | 98 | 50 | 70 | 70 | 94 | 154 | 8,5 | 85 | 2,250 |
| KF-641 RS | 800 | 371 | 224 | 121 | 50 | 10 | 70 | - | 154 | 8,5 | 85 | 2,250 |
| KF-845 | 1150 | 246 | 190 | 56,2 | 19 | 19 | 82 | 50,9 | 108 | - | 120 | 3,350 |
| KF-875 | 1800 | 304 | 219 | 69,7 | 22,4 | 22,4 | 101,6 | 60,5 | 117,4 | - | 200 | 5,600 |
