Grampo vertical > KF-631
KF-631
KF-631
Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

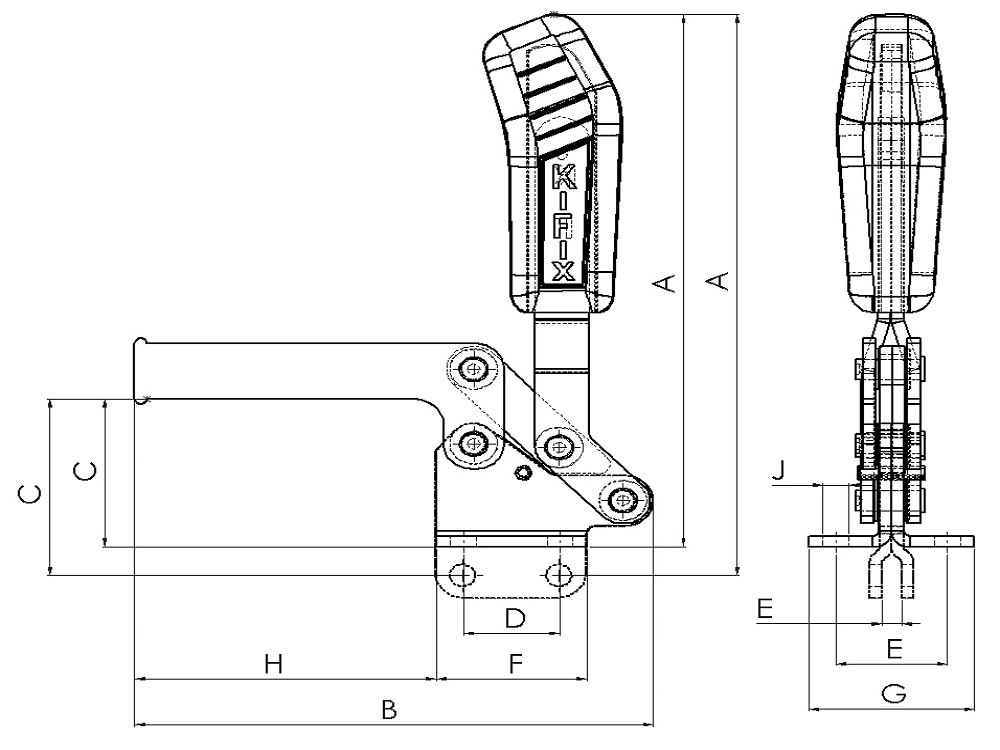

| REFERÊNCIA 3D | FORÇA Kgf | A | B | C | D | E | F | G | H | J | ÂNGULO ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-631 D | 400 | 210 | 129 | 30 | 32 | 37 | 50 | 55 | 57 | 8,5 | 85 | 0,920 |
| KF-631 DI | 400 | 210 | 129 | 58 | 32 | 37 | 50 | 55 | 57 | 8,5 | 85 | 0,920 |

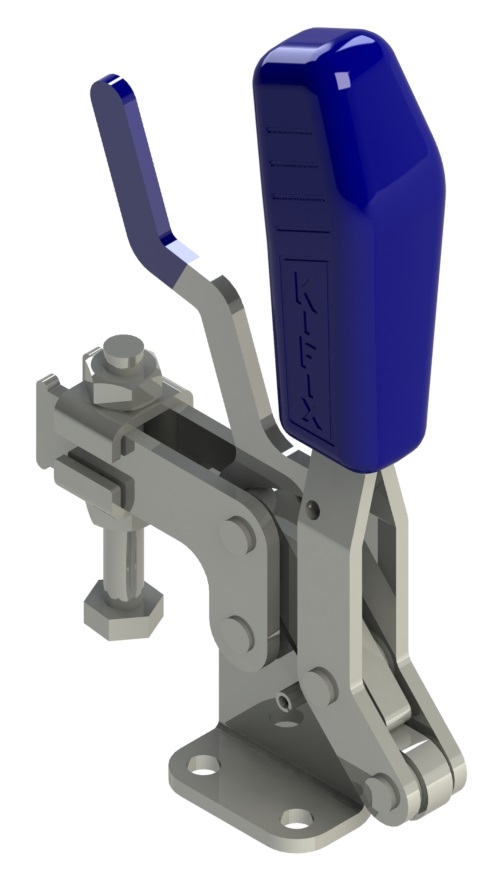

| KF-631 DI TR | 400 | 210 | 129 | 58 | 32 | 37 | 50 | 55 | 57 | 8,5 | 85 | 1,050 |
| KF-631 R | 400 | 221 | 129 | 42 | 32 | 6,5 | 50 | - | 57 | 8,5 | 85 | 0,920 |

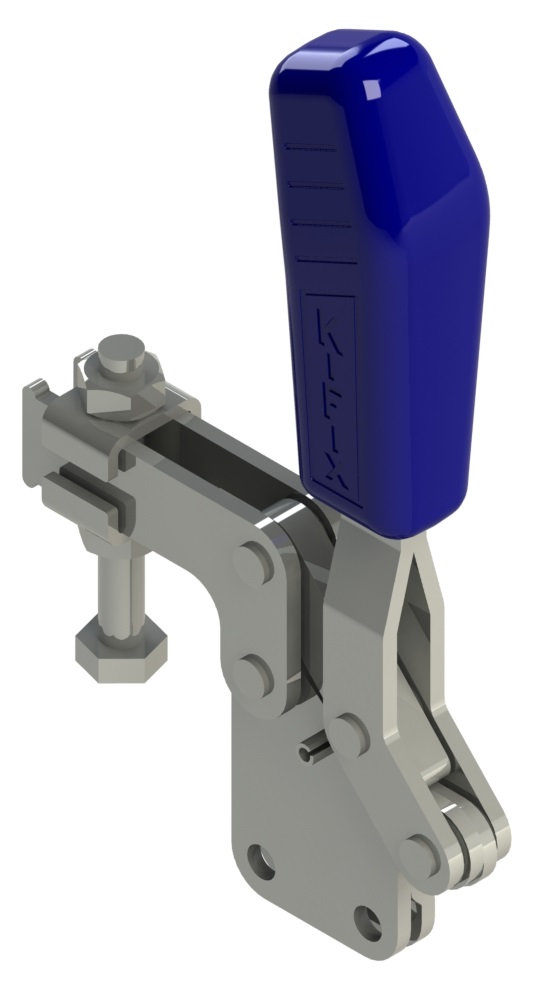

| KF-631 RI | 400 | 221 | 129 | 70 | 32 | 6,5 | 50 | - | 57 | 8,5 | 85 | 0,920 |
| KF-631 DL | 300 | 210 | 172 | 30 | 32 | 37 | 50 | 55 | 100 | 8,5 | 85 | 0,980 |

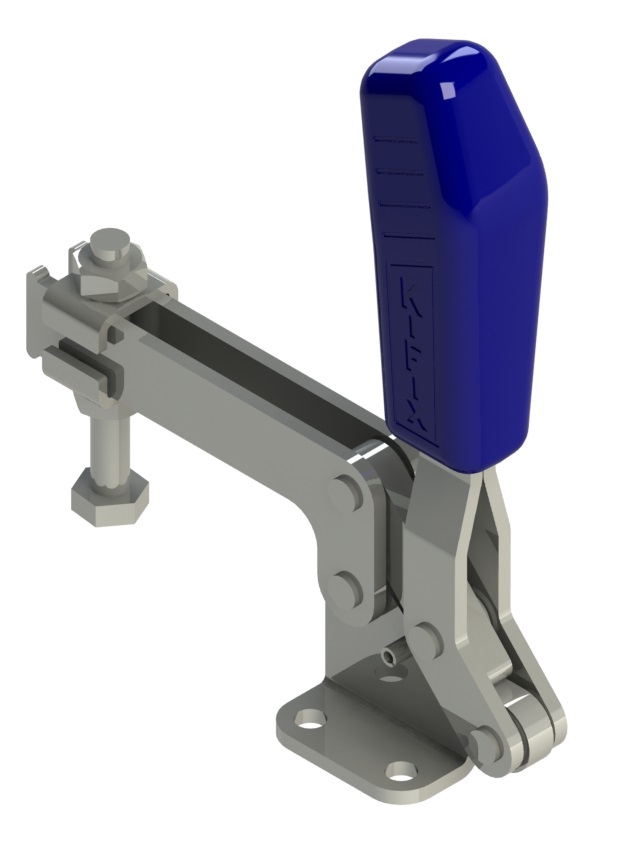

| KF-631 DIL | 300 | 210 | 172 | 58 | 32 | 37 | 50 | 55 | 100 | 8,5 | 85 | 0,980 |

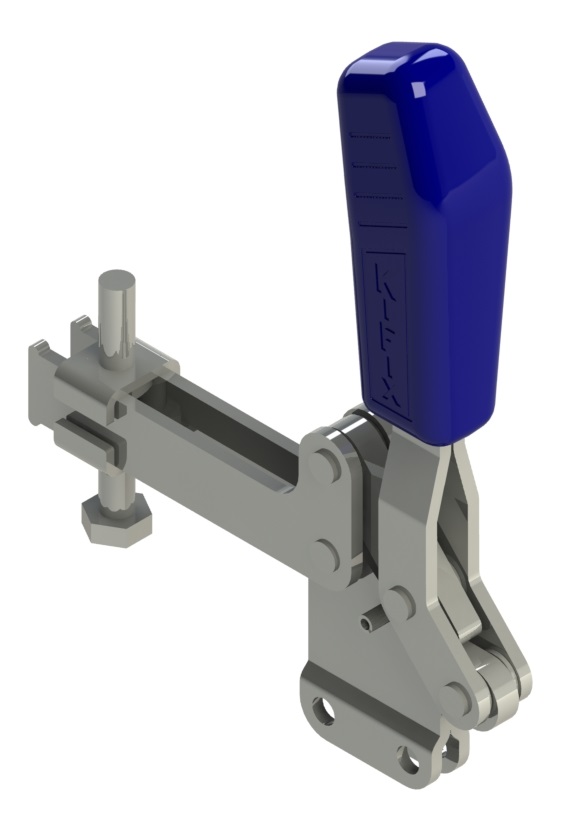

| KF-631 RL | 300 | 221 | 172 | 42 | 32 | 6,5 | 50 | - | 100 | 8,5 | 85 | 0,980 |
| KF-631 RIL | 300 | 221 | 172 | 70 | 32 | 6,5 | 50 | - | 100 | 8,5 | 85 | 0,980 |
