Cylindrical knobs

GN 519

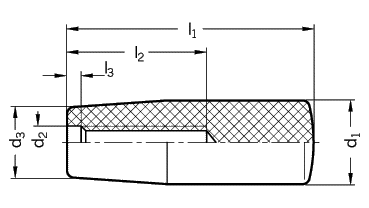

d1 d2   d3 l1 l2 l3 ± 0,5
          min.

14 M 5 11 28 12 1,5
18 M 6 M 8 15 40 25 3,5
21 M 6 M 8 17 50 26 / 35 3,5 / 7,5

23 M 8 M 10 19 65 30 / 40 7,5
26 M 10 M 12 21 80 55 7 / 10
28 M 10 M 12 22 90 55 / 58 7 / 8

29 M 12 23 116 58 8
31 M 12 25 102 58 8
Specification Information How to order
Plastic
Duroplast (Phenolic)

black shiny finish

Zylinderknöpfe GN 519 werden vielfach anstelle von Kugelknöpfen DIN 319 an Schalthebeln, Schaltstangen usw. verwendet.

Allerdings muß der Gewindezapfen etwas länger gehalten werden, damit der Zylinderknopf bei Biegebeanspruchung nicht reißt.

Gear lever handles with cylindrical knobGN 310

Cylindrical knob
GN 519-23-M8

Code No.  519
d1 23
d2 M8
