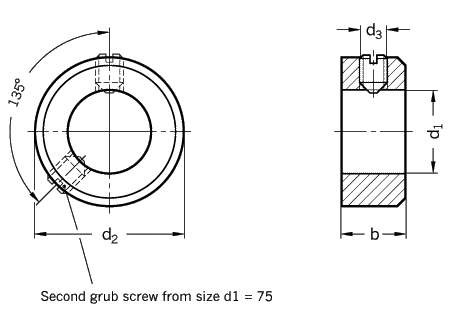

Set collars		 Extract from
DIN 705


Type A grub screw with slot ISO7434 (DIN 553) Type E grub screw with internal hexagon DIN 914
d1 H8 d2 d3 b js 14   d1 H8 d2 d3 b js 14   d1 H8 d2 d3 b js 14

5 10 M 3 x 4 6   22 36 M 6 x 10 14   48 70 M 10 x 16 18
6 12 M 4 x 5 8   24 40 M 8 x 10 16   50 80 M 10 x 16 18
7 12 M 4 x 5 8   25 40 M 8 x 10 16   52 80 M 10 x 16 18

8 16 M 4 x 6 8   26 40 M 8 x 10 16   55 80 M 10 x 16 18
9 18 M 5 x 8 10   28 45 M 8 x 12 16   56 80 M 10 x 16 18
10 20 M 5 x 8 10   30 45 M 8 x 10 16   58 90 M 10 x 16 20

11 20 M 5 x 8 10   32 50 M 8 x 12 16   60 90 M 10 x 16 20
12 22 M 6 x 8 12   34 50 M 8 x 12 16   63 90 M 10 x 16 20
13 22 M 6 x 8 12   35 56 M 8 x 12 16   65 100 M 10 x 20 20

14 25 M 6 x 8 12   36 56 M 8 x 12 16   68 100 M 10 x 20 20
15 25 M 6 x 8 12   38 56 M 8 x 12 16   70 100 M 10 x 20 20
16 28 M 6 x 8 12   40 63 M 10 x 16 18   72 110 M 12 x 20 22

18 32 M 6 x 8 14   42 63 M 10 x 16 18   75 110 M 12 x 20 22
20 32 M 6 x 8 14 45 70 M 10 x 16 18 80 110 M 12 x 20 22
Specification   How to order
Steel Set collar
DIN 705-20-A

Code No. 705
d1 20
Type A
