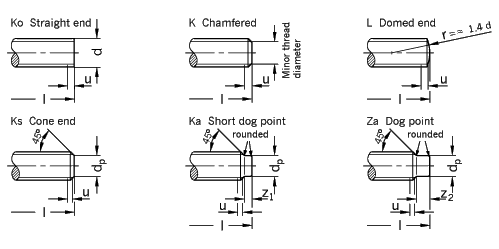

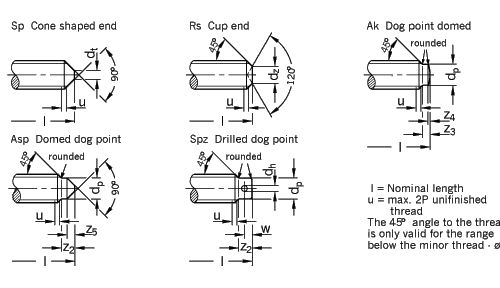

Thread ends |
Extract from
DIN 78 |
| Thread |
P |
dh |
dp |
dt |
dZ |
Z1 |
Z2 |
Z3 |
Z4 ~ |
Z5 ~ |
w |
| d |
Gradient |
H13 |
h13 |
h16 |
h14 |
+ IT 14 |
+ IT 14 |
+ IT 14 |
|
|
min. |
| |
|
|
|
|
|
|
|
|
|
|
|
| M 2 |
0,4 |
0,6 |
1 |
� |
1 |
0,5 |
1 |
0,5 |
0,25 |
0,4 |
0,7 |
| M 2,5 |
0,45 |
0,6 |
1,5 |
� |
1,2 |
0,63 |
1,25 |
0,63 |
0,35 |
0,6 |
0,9 |
| M 3 |
0,5 |
0,6 |
2 |
� |
1,4 |
0,75 |
1,5 |
0,75 |
0,4 |
0,8 |
1,2 |
| |
|
|
|
|
|
|
|
|
|
|
|
| M 4 |
0,7 |
0,8 |
2,5 |
� |
2 |
1 |
2 |
1 |
0,5 |
1 |
1,5 |
| M 5 |
0,8 |
1 |
3,5 |
� |
2,5 |
1,25 |
2,5 |
1,25 |
0,6 |
1,5 |
2 |
| M 6 |
1 |
1 |
4 |
1,5 |
3 |
1,5 |
3 |
1,5 |
0,7 |
1,75 |
2,5 |
| |
|
|
|
|
|
|
|
|
|
|
|
| M 8 |
1,25 |
1,6 |
5,5 |
2 |
5 |
2 |
4 |
2 |
1 |
2,5 |
3 |
| M 10 |
1,5 |
2 |
7 |
2,5 |
6 |
2,5 |
5 |
2,5 |
1 |
3 |
3,5 |
| M 12 |
1,75 |
2,5 |
8,5 |
3 |
8 |
3 |
6 |
3 |
1,25 |
3,5 |
4 |
| |
|
|
|
|
|
|
|
|
|
|
|
| M 14 |
2 |
3,2 |
10 |
4 |
9 |
3,5 |
7 |
3,5 |
1,5 |
4 |
4,5 |
| M 16 |
2 |
3,2 |
12 |
4 |
10 |
4 |
8 |
4 |
1,75 |
4,5 |
5 |
| M 20 |
2,5 |
4 |
15 |
5 |
14 |
5 |
10 |
5 |
2 |
5 |
7 |
| |
|
|
|
|
|
|
|
|
|
|
|
| M 24 |
3 |
5 |
18 |
6 |
16 |
6 |
12 |
6 |
2,5 |
6 |
9 |
| M 27 |
3 |
5 |
21 |
8 |
� |
6,7 |
13,5 |
6,7 |
3 |
7 |
10 |
